Проекты

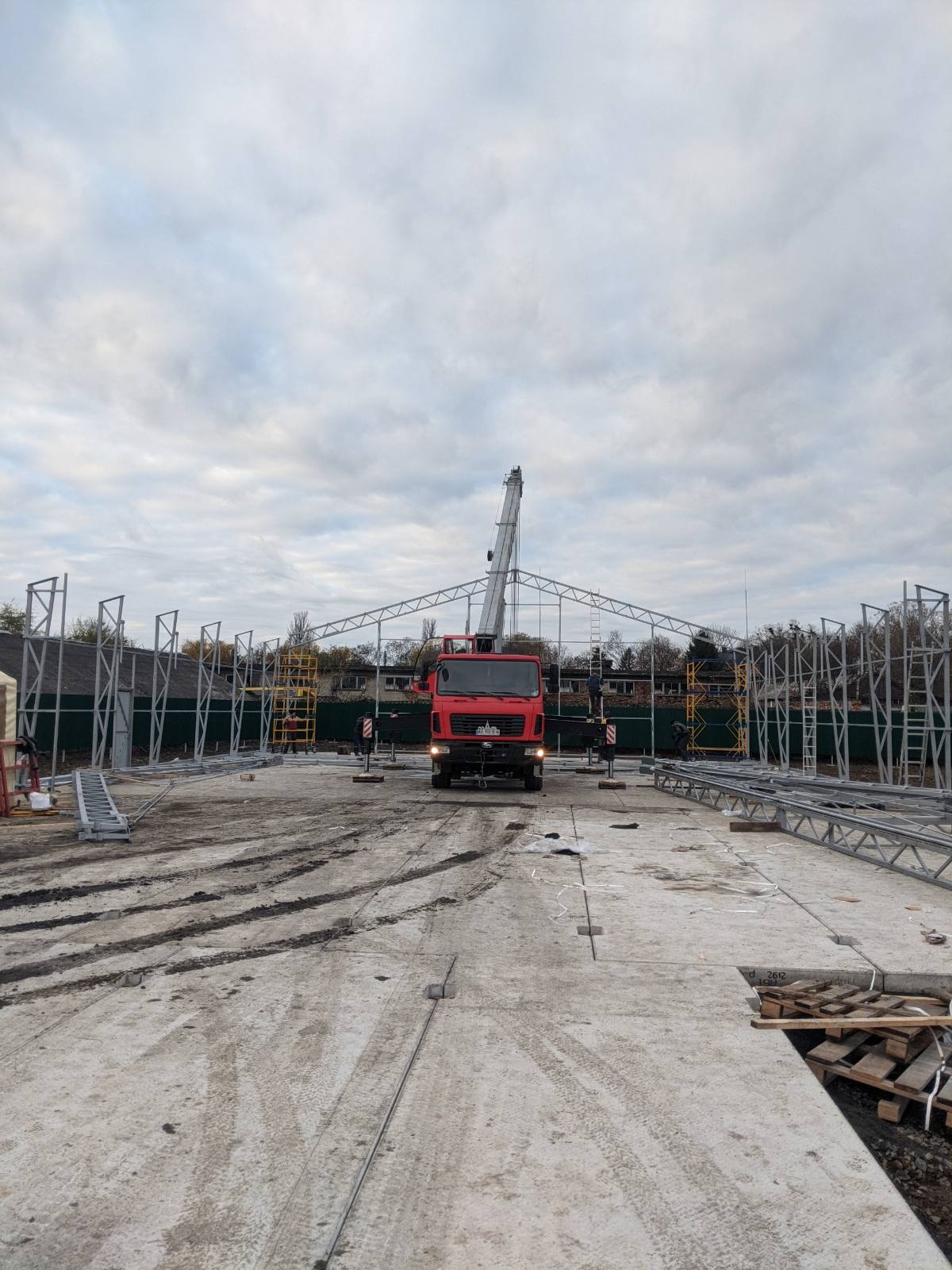

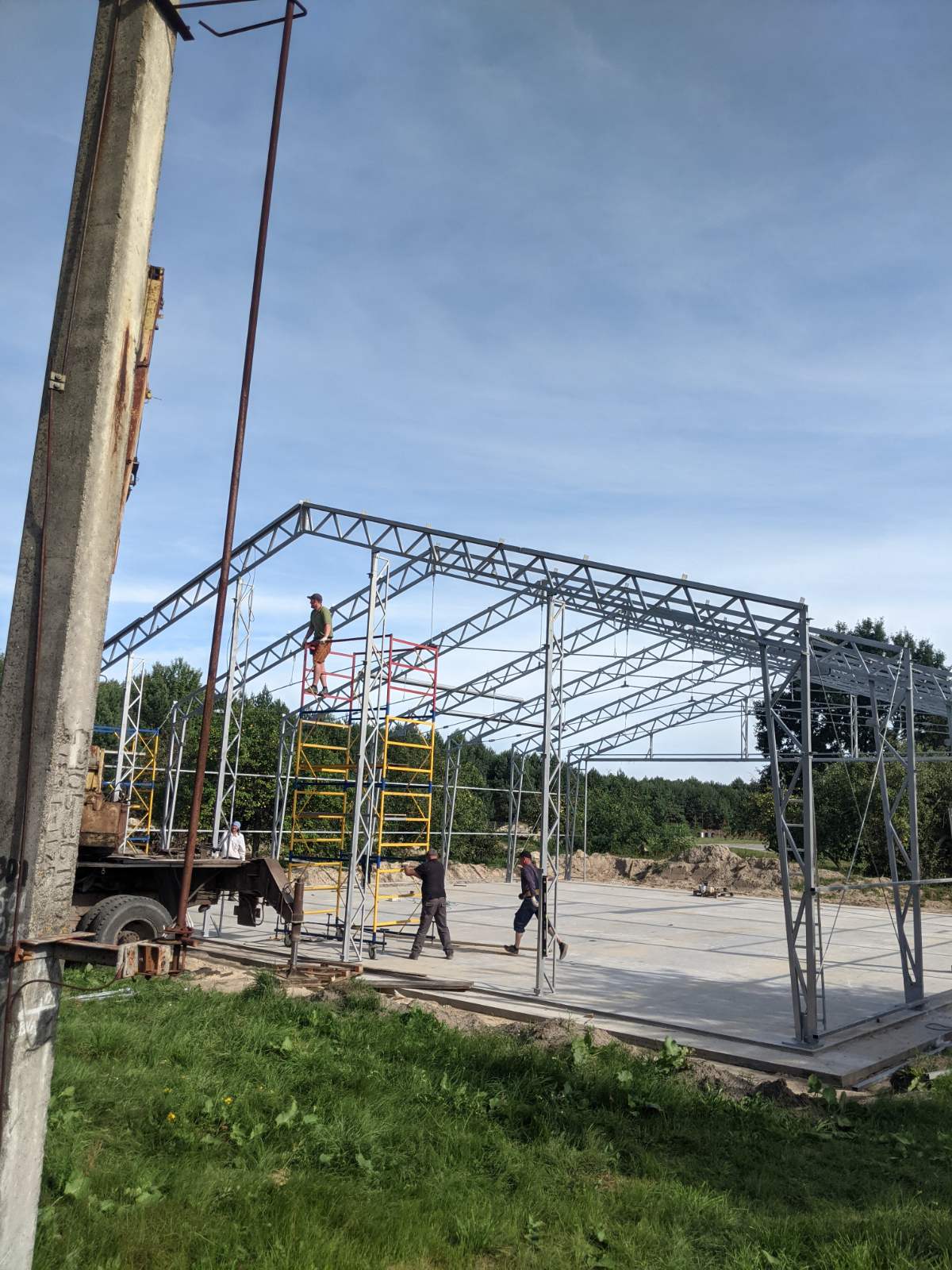

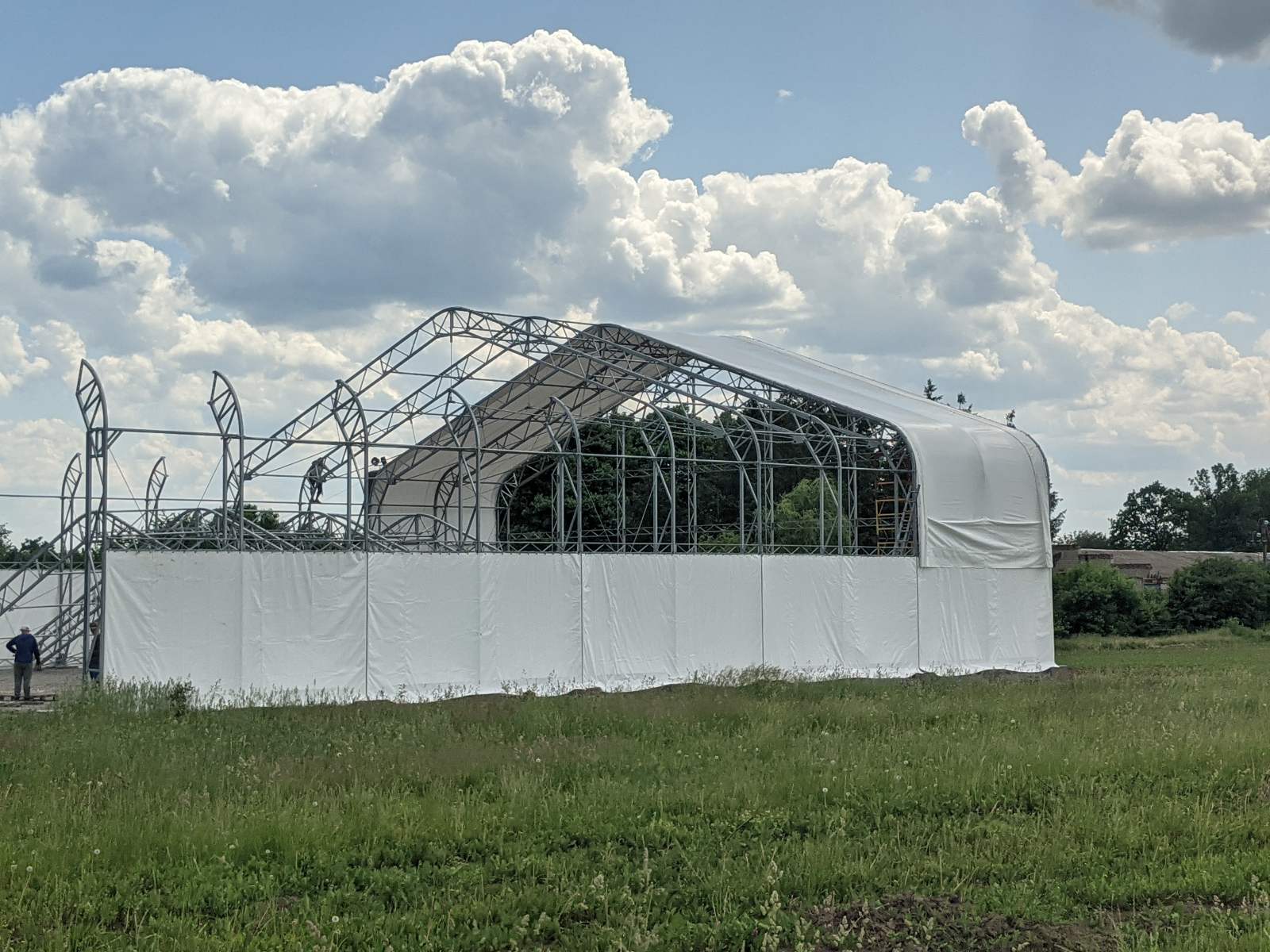

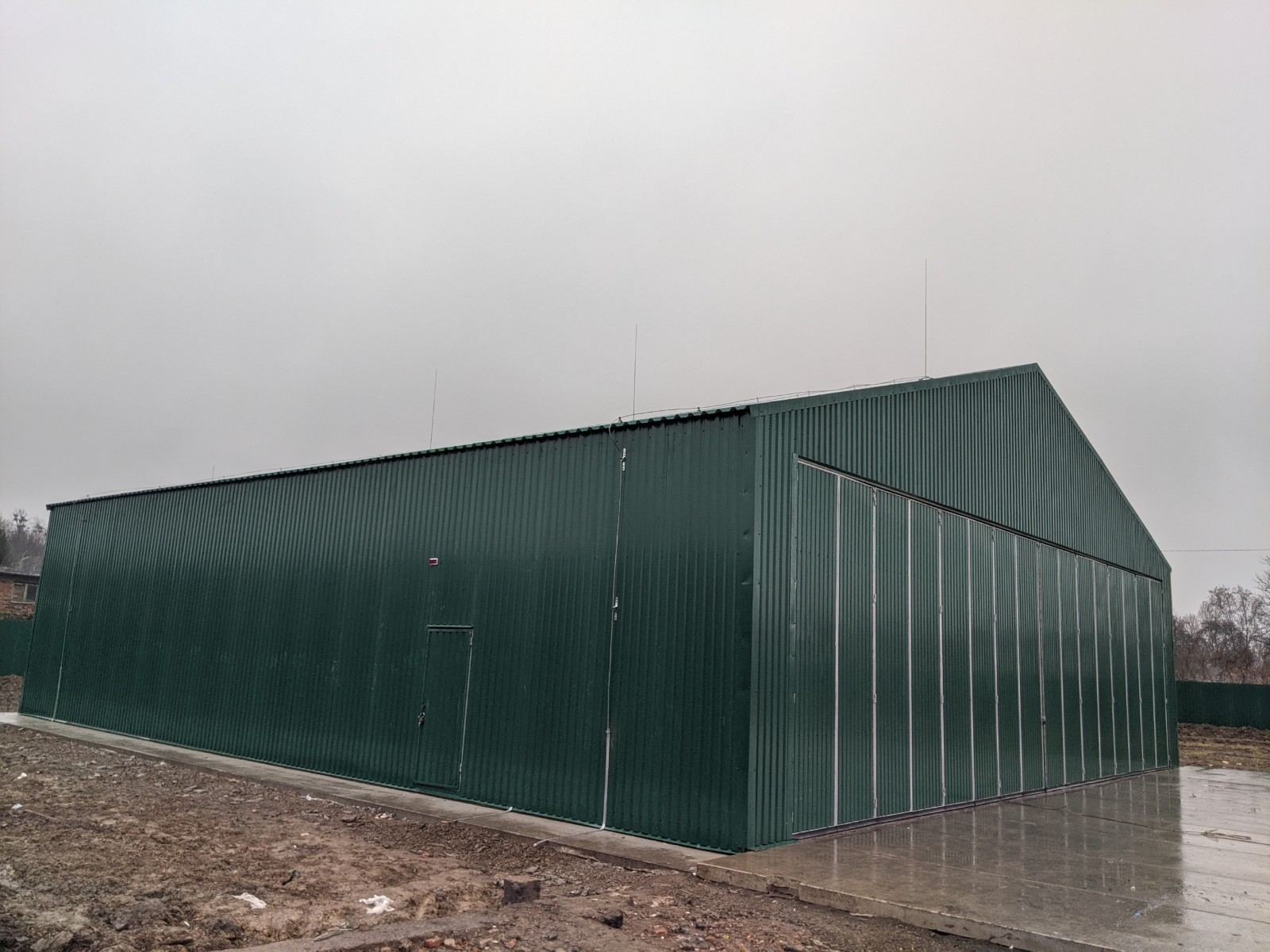

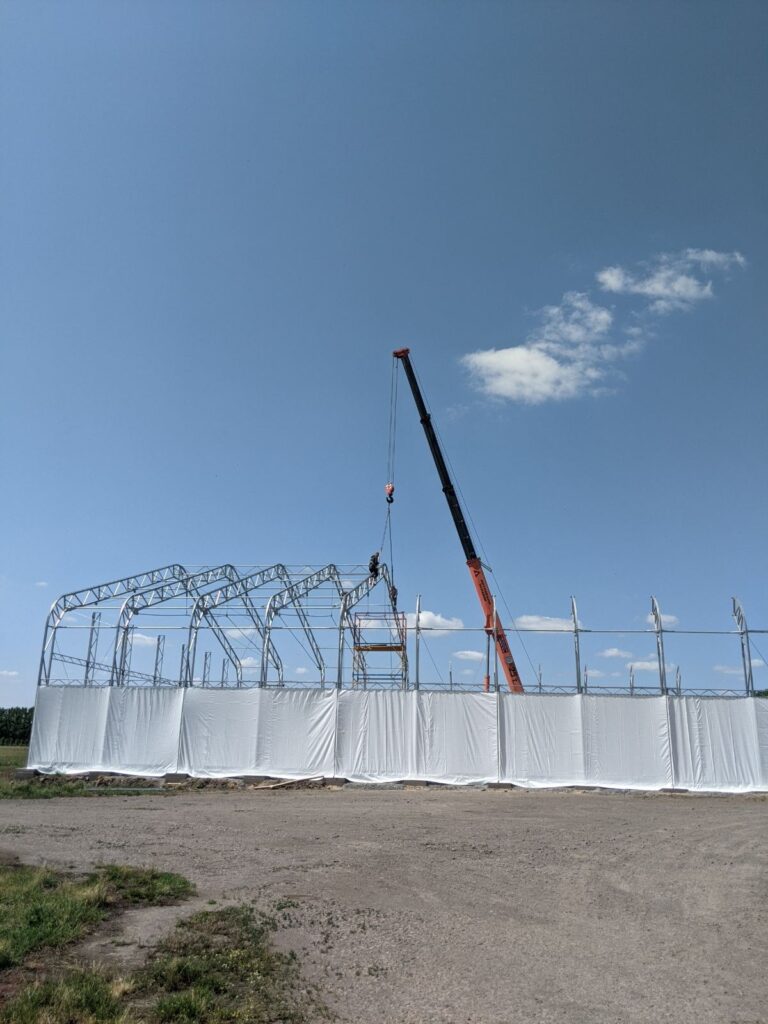

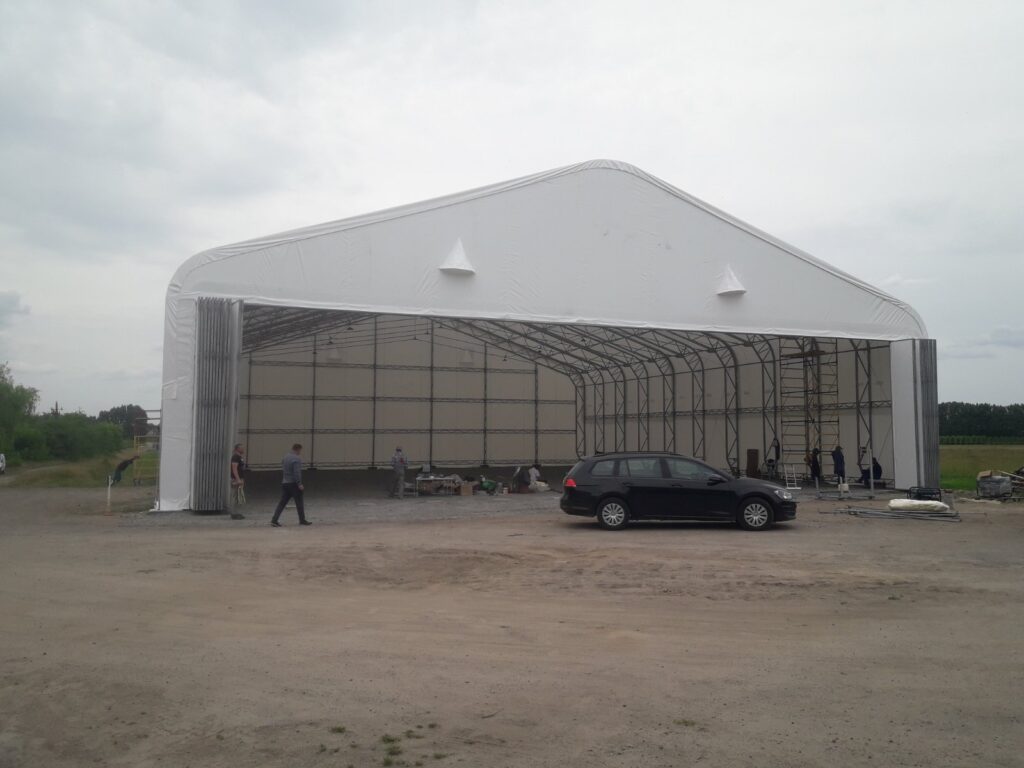

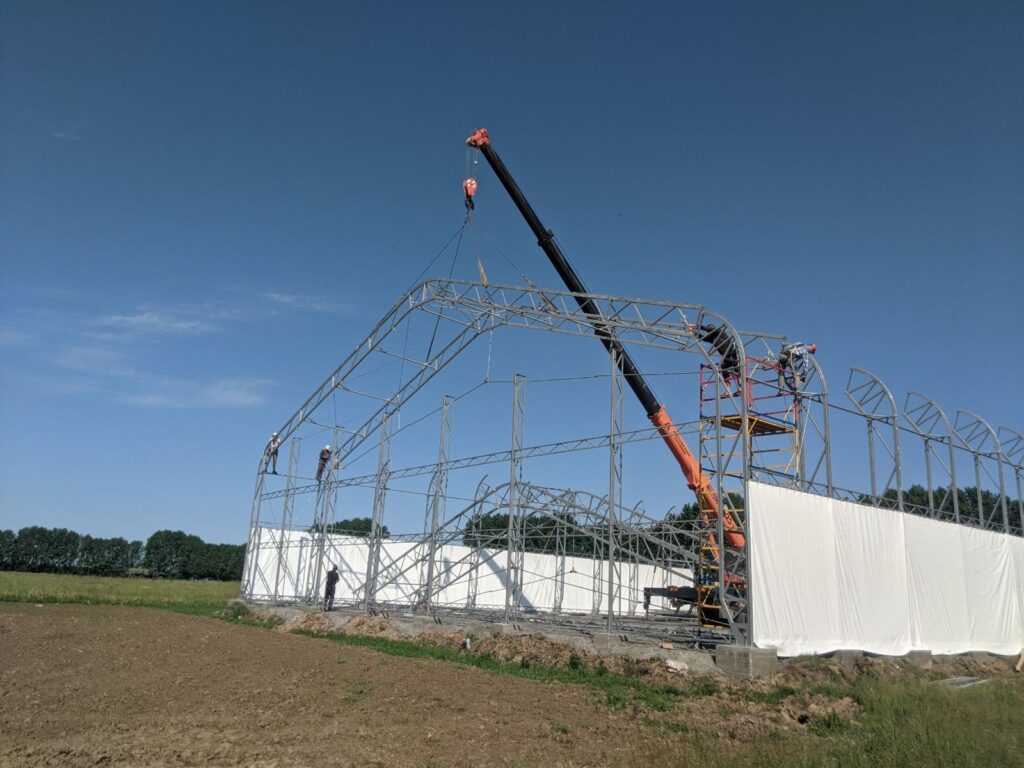

Идентичный ангар был изготовлен для завода по производству безалкогольных напитков «Кока-Кола Бевериджиз Украина Лтд» в 2020 году.

Каркасно-тентовое (КТС), сборно-разборное сооружение, прямоугольной формы с двухскатной крышей, общей площадью 2400 кв.м.

Основные размеры:

• ширина 30м.
• длина 80м.
• высота стойки 6м.
• шаг по стойкам 4 м.
• общая высота 12,7м.

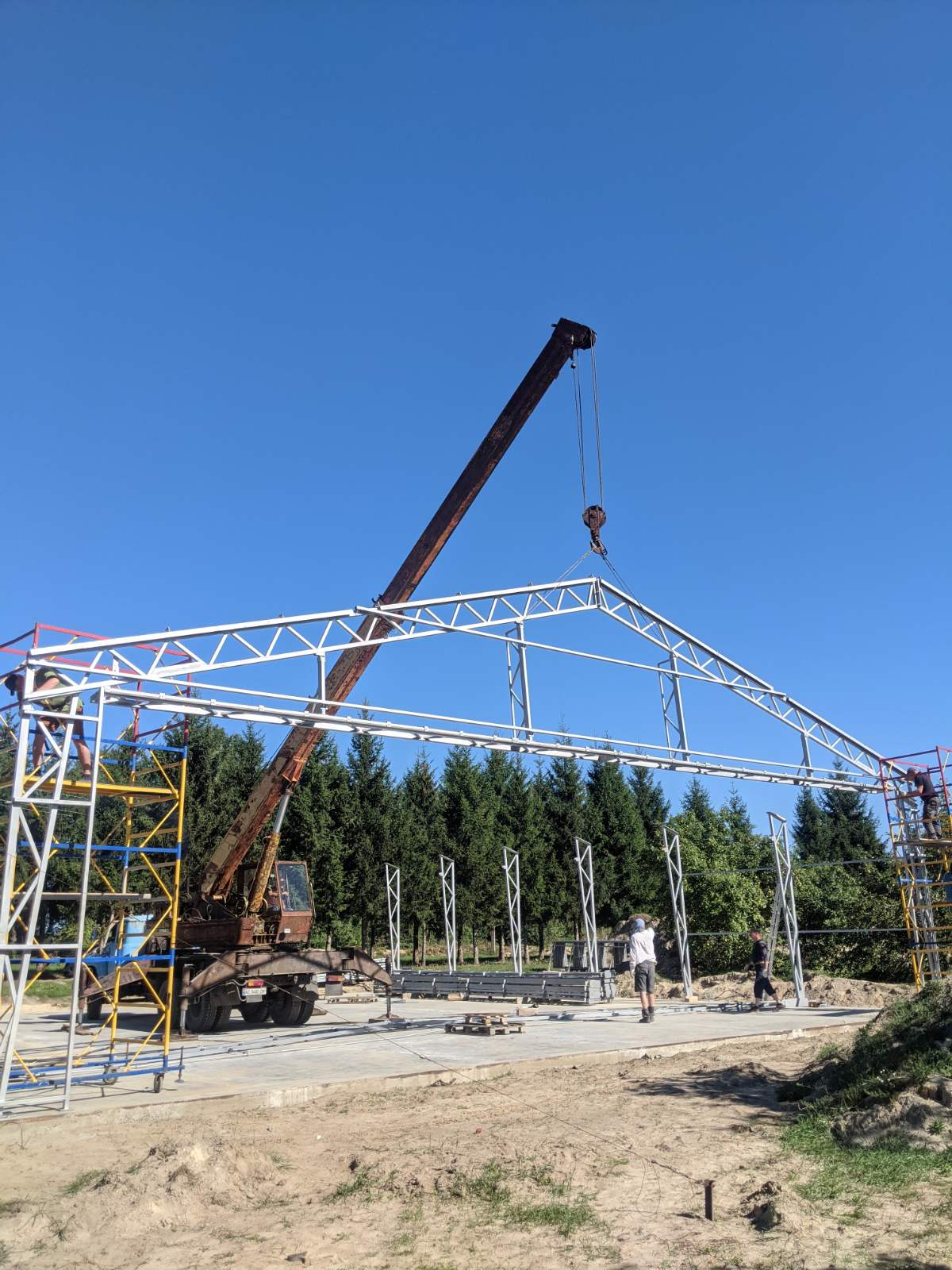

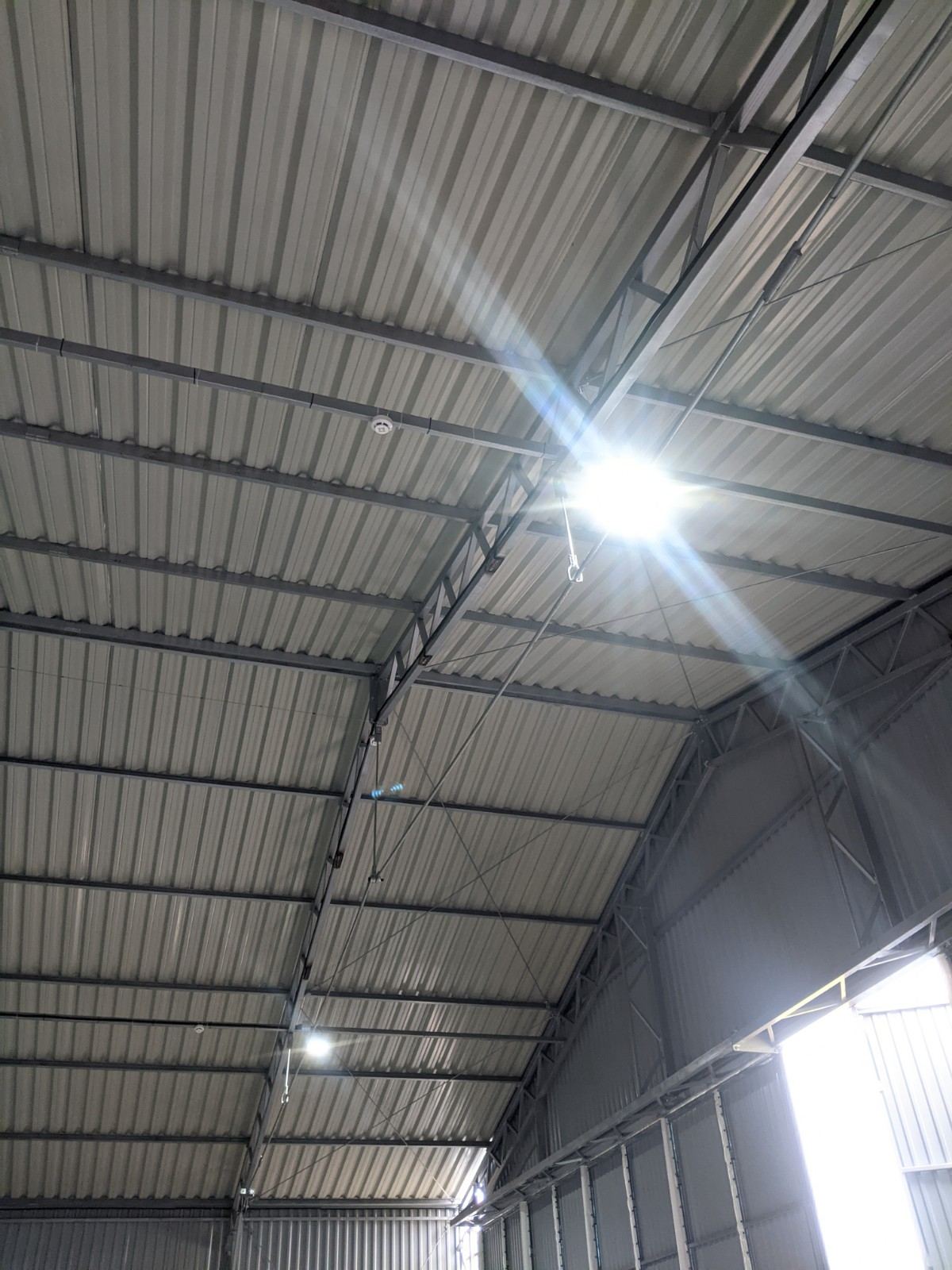

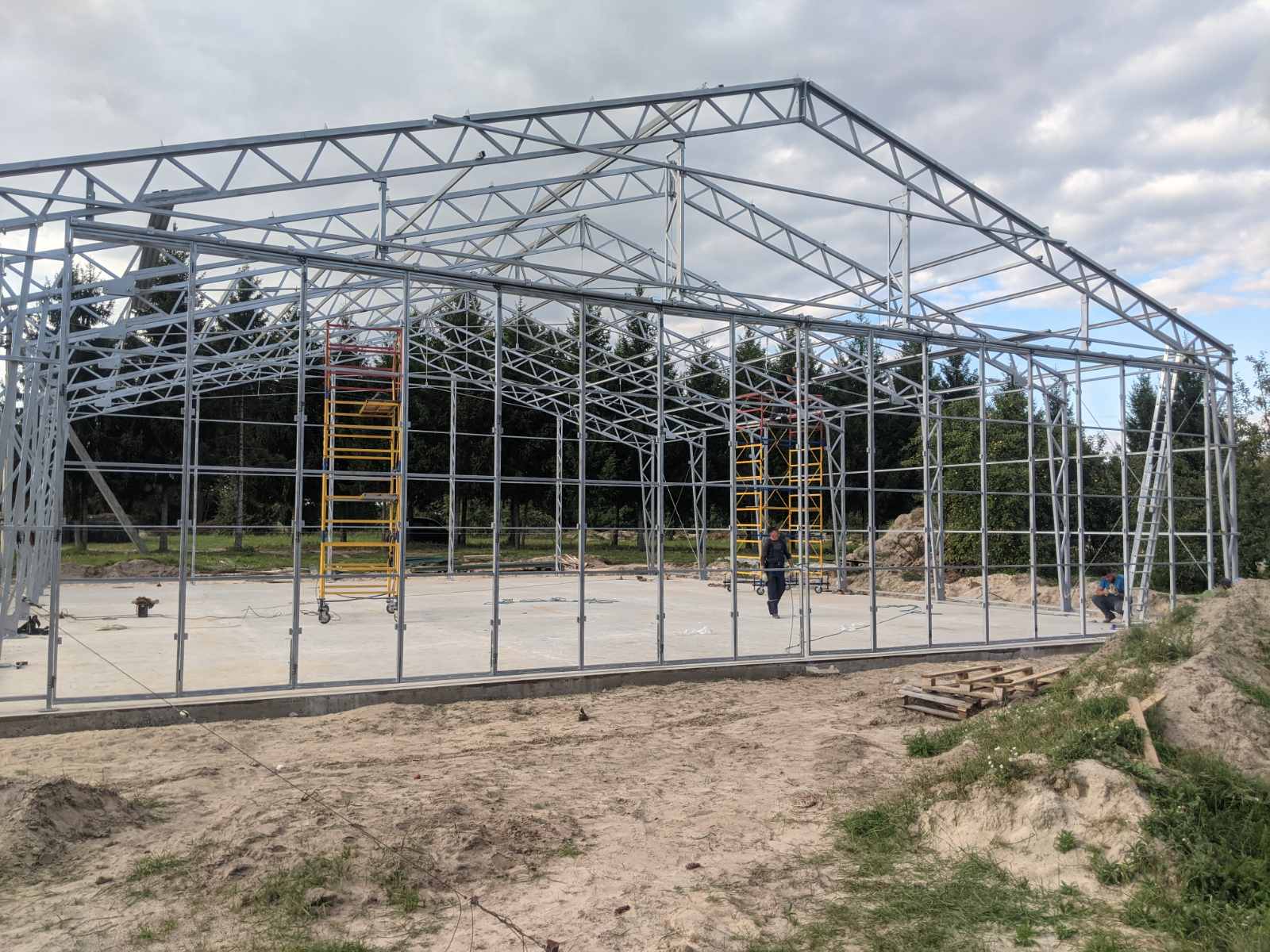

Каркас:

Стальной фермный, изготовлен из профильных труб прямоугольного и круглого сечения.

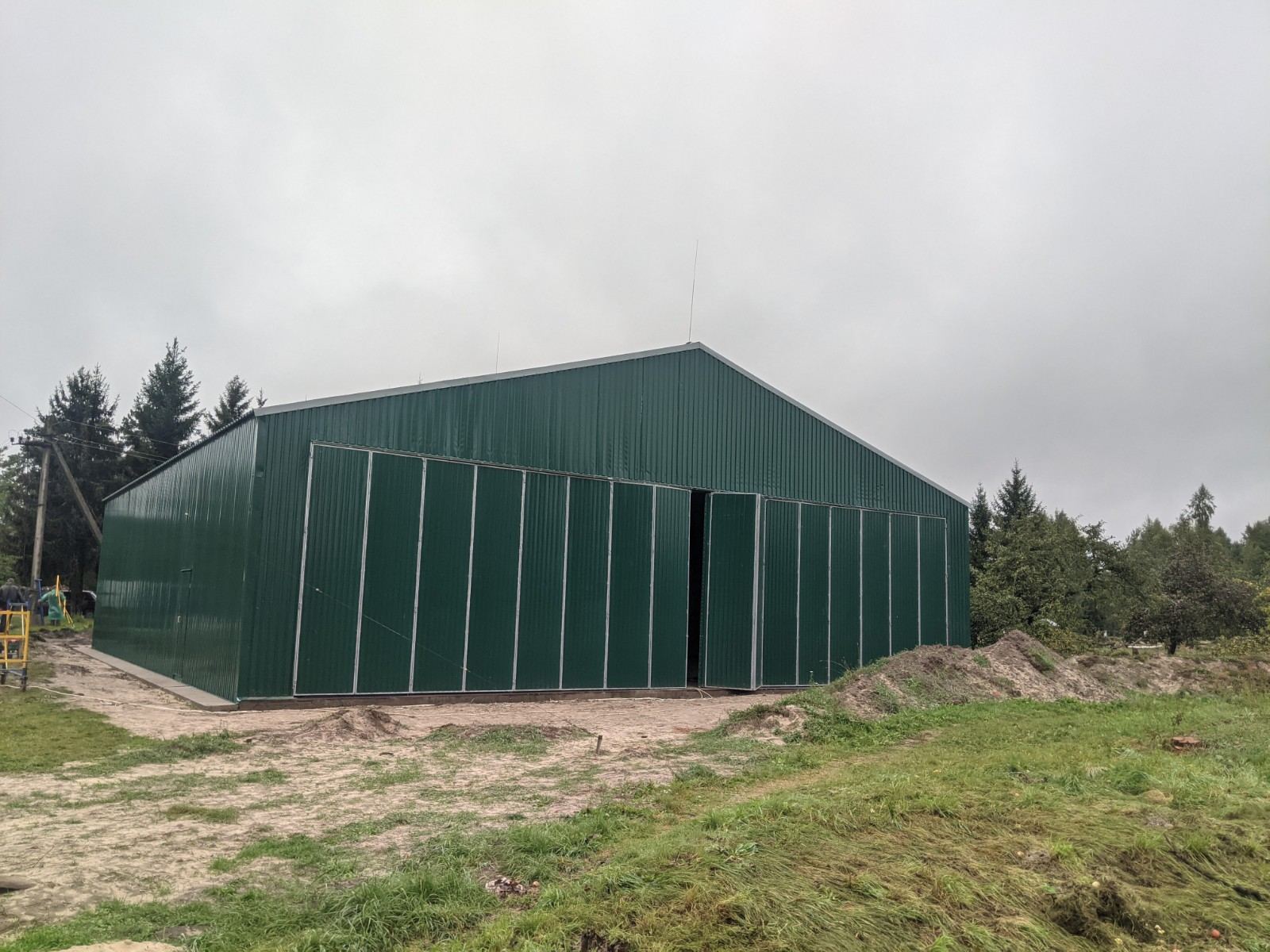

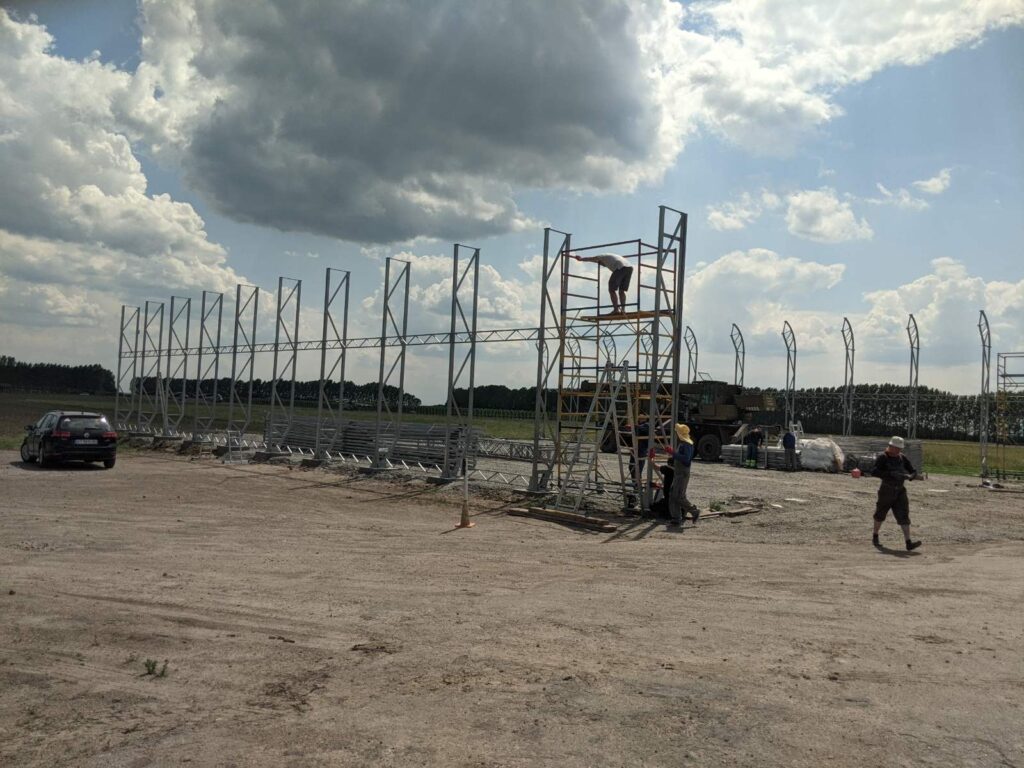

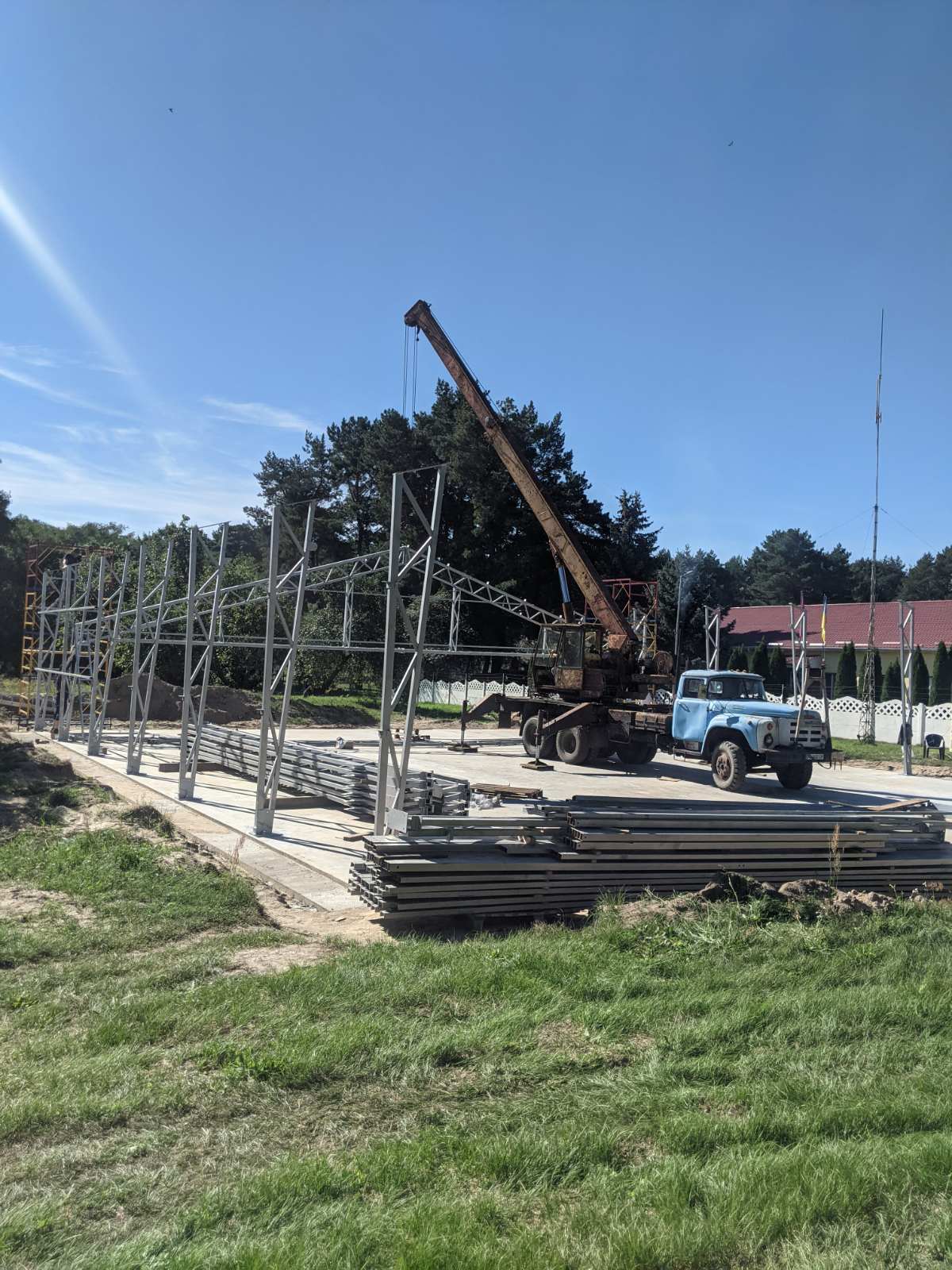

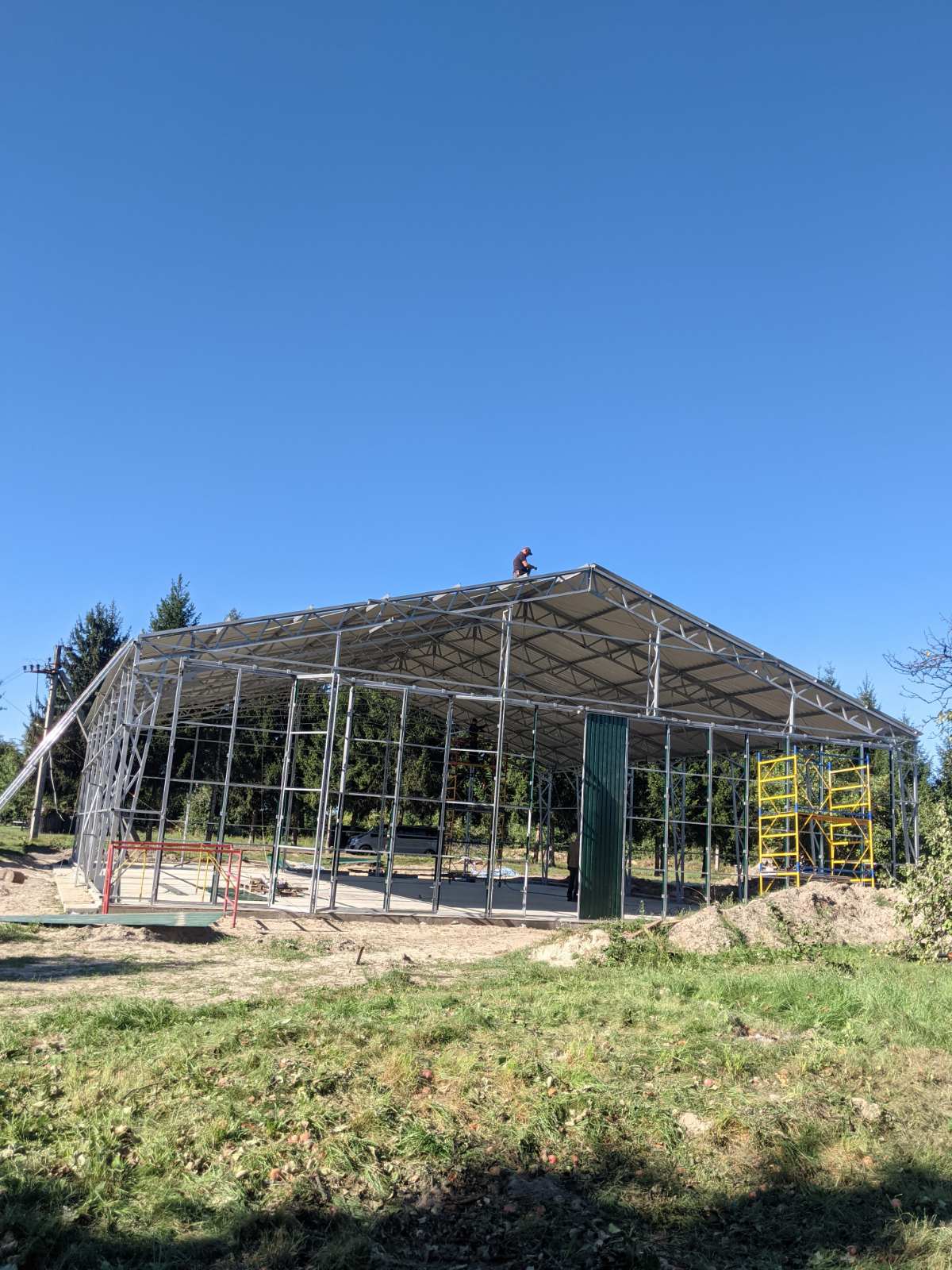

Ангар, каркасно-тентовое (КТС), сборно-разборное сооружение, прямоугольной формы с двухскатной крышей, общей площадью 288 кв.м.

Предназначение:

склад готовой продукции, ангар для техники, приемный пункт, весовая и т.д.

Основные размеры:

• ширина 12 м.
• длина 24 м.
• высота стенки 5,5 м.
• шаг по стойкам 3 м.
• общая высота 8,164 м.

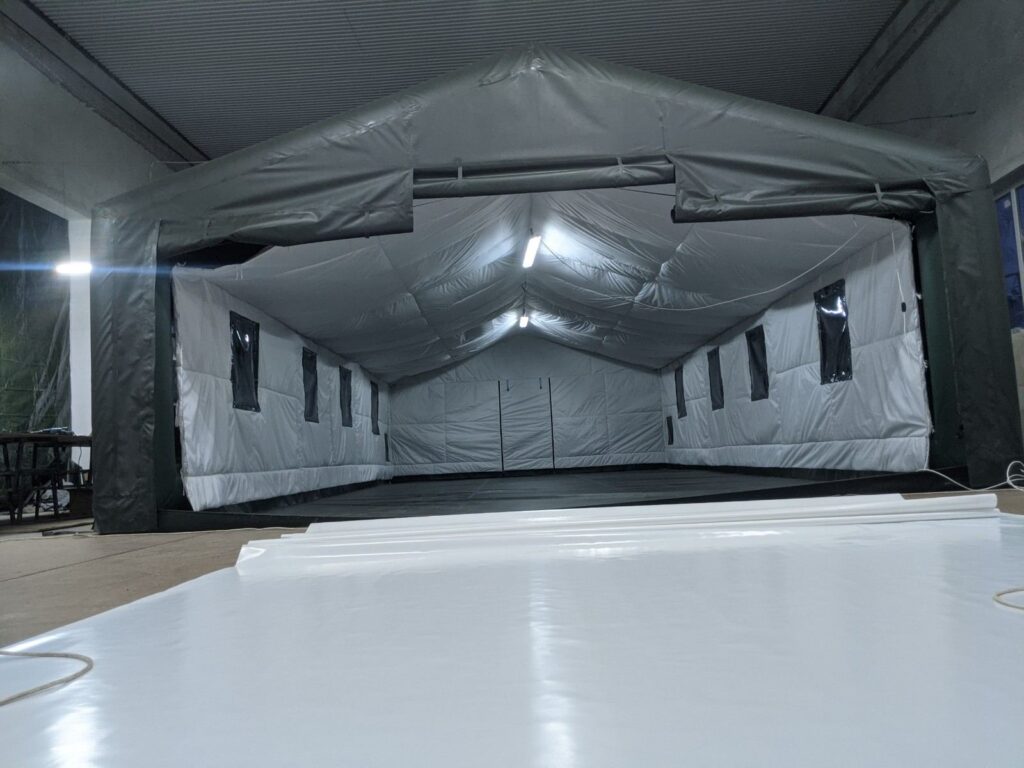

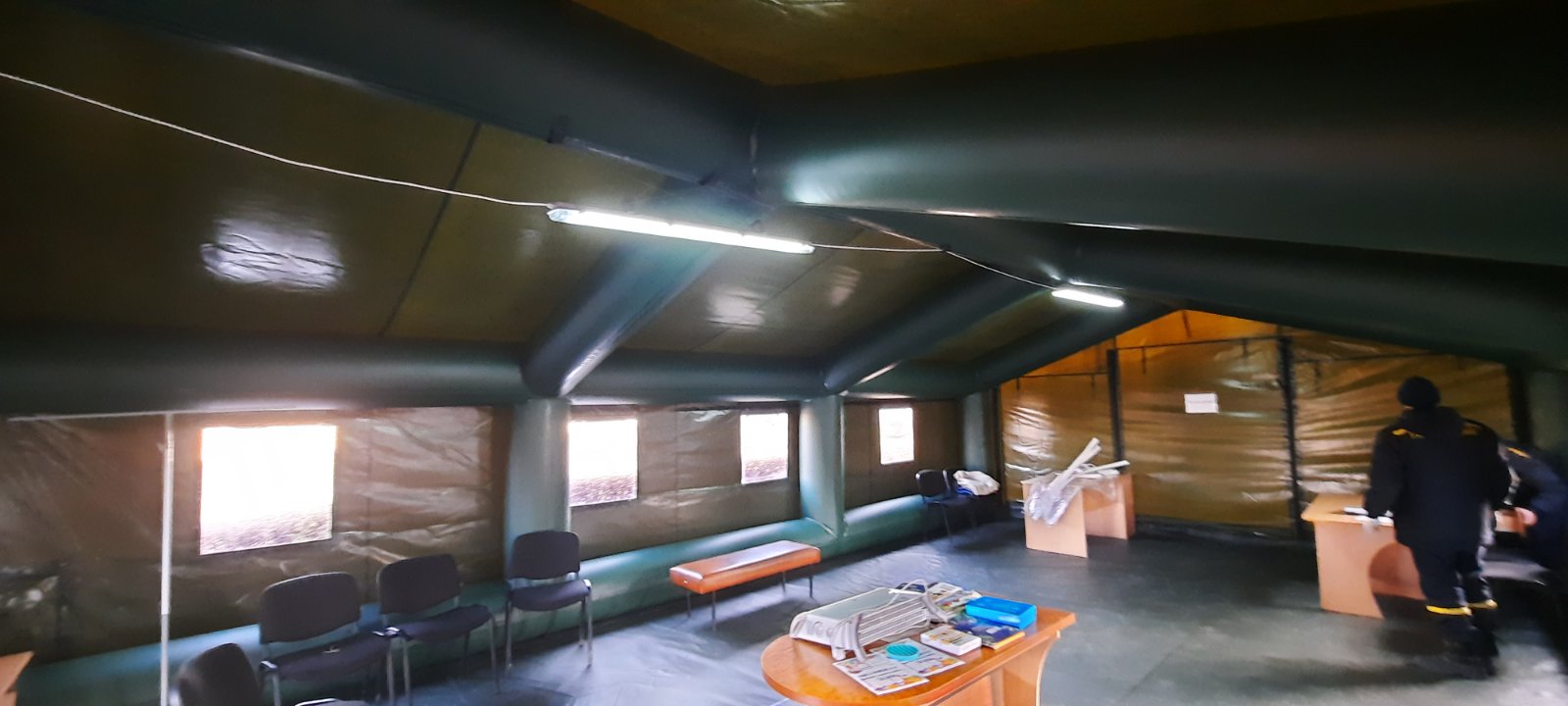

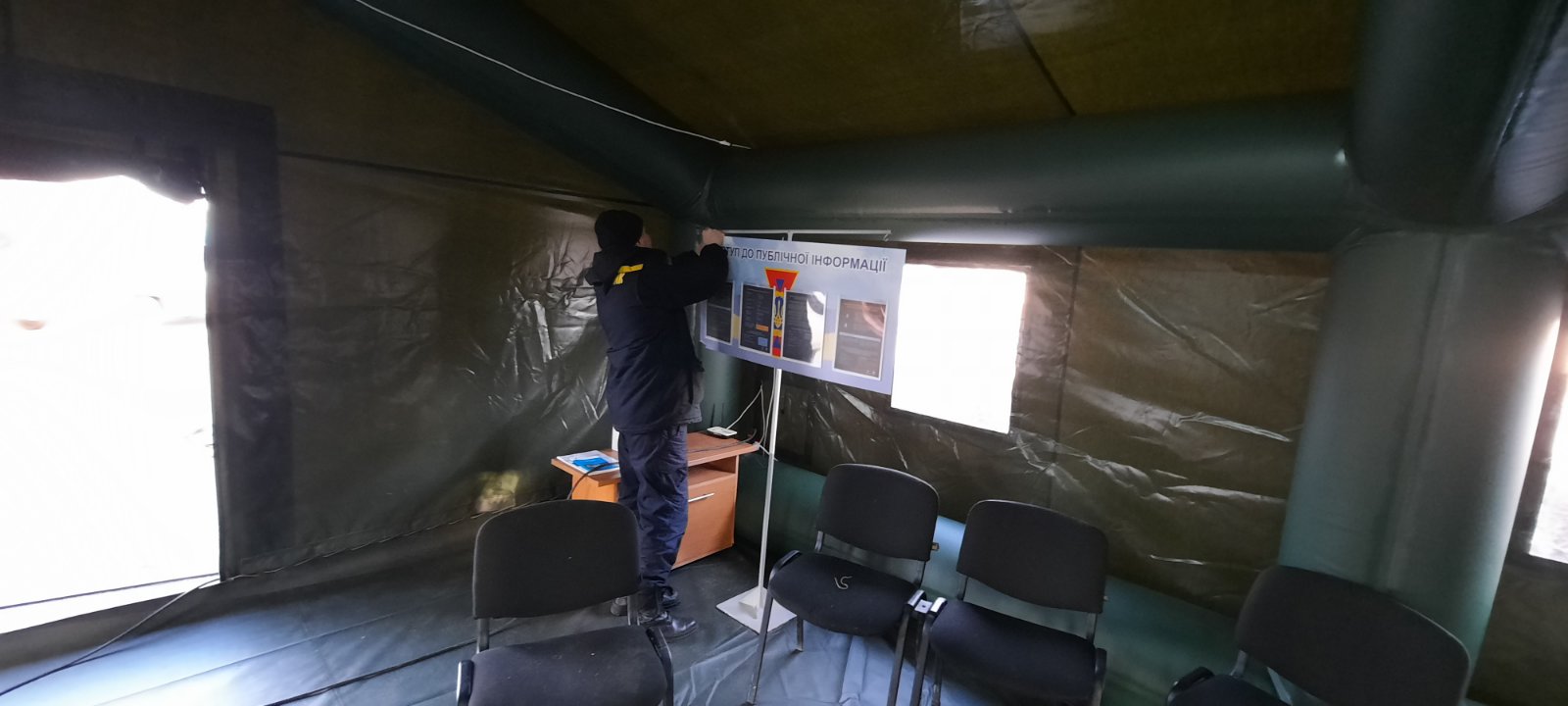

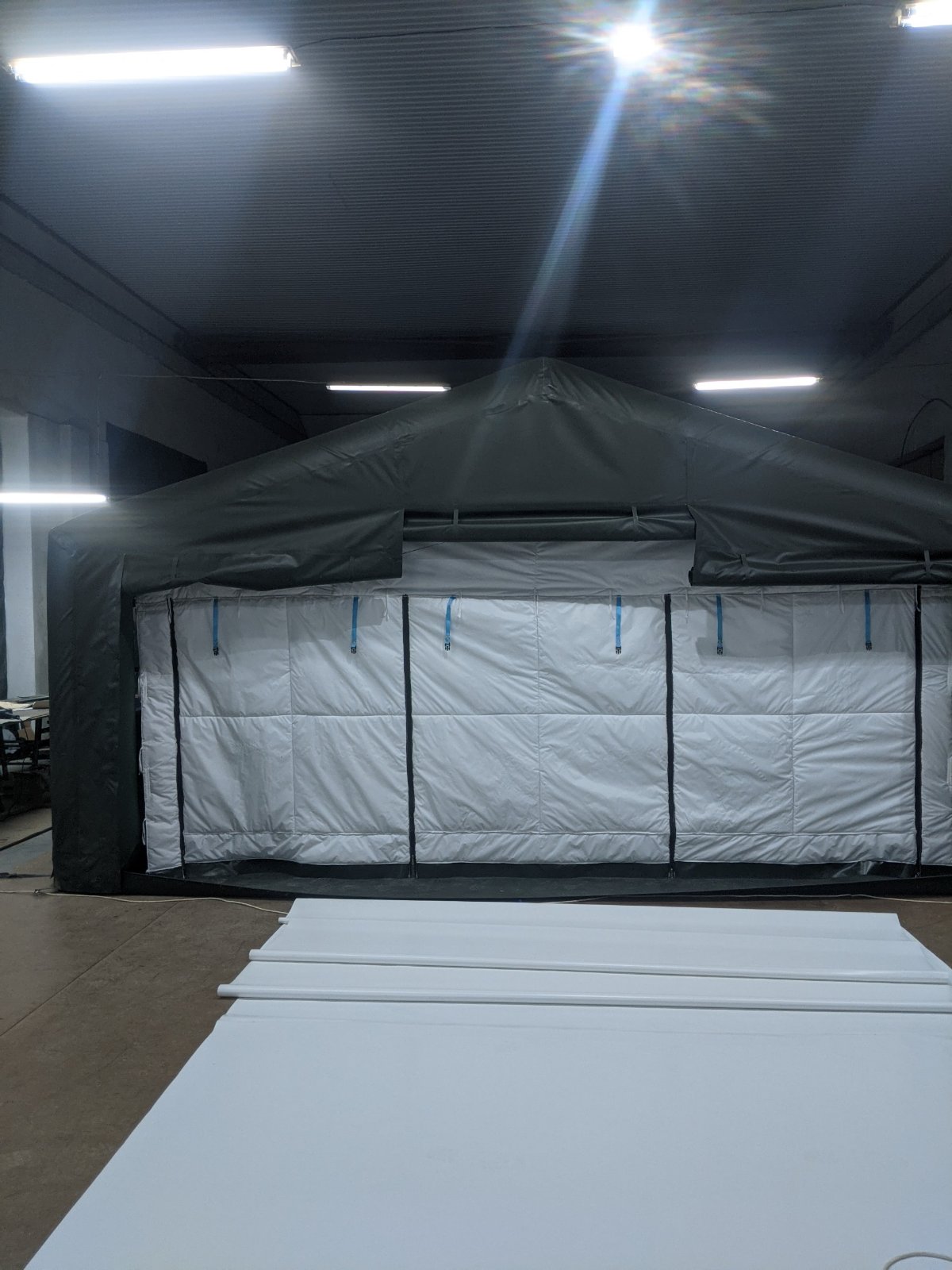

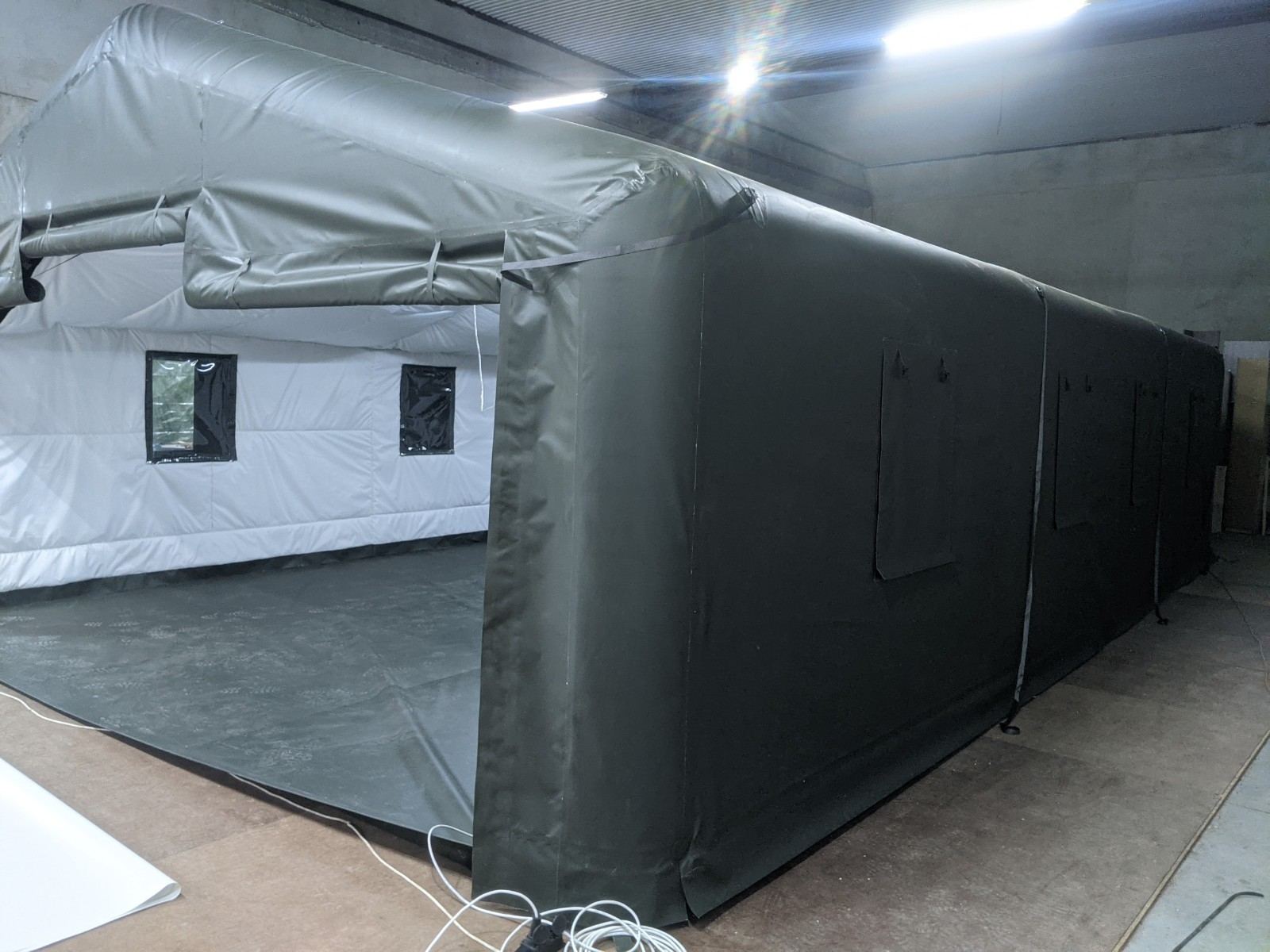

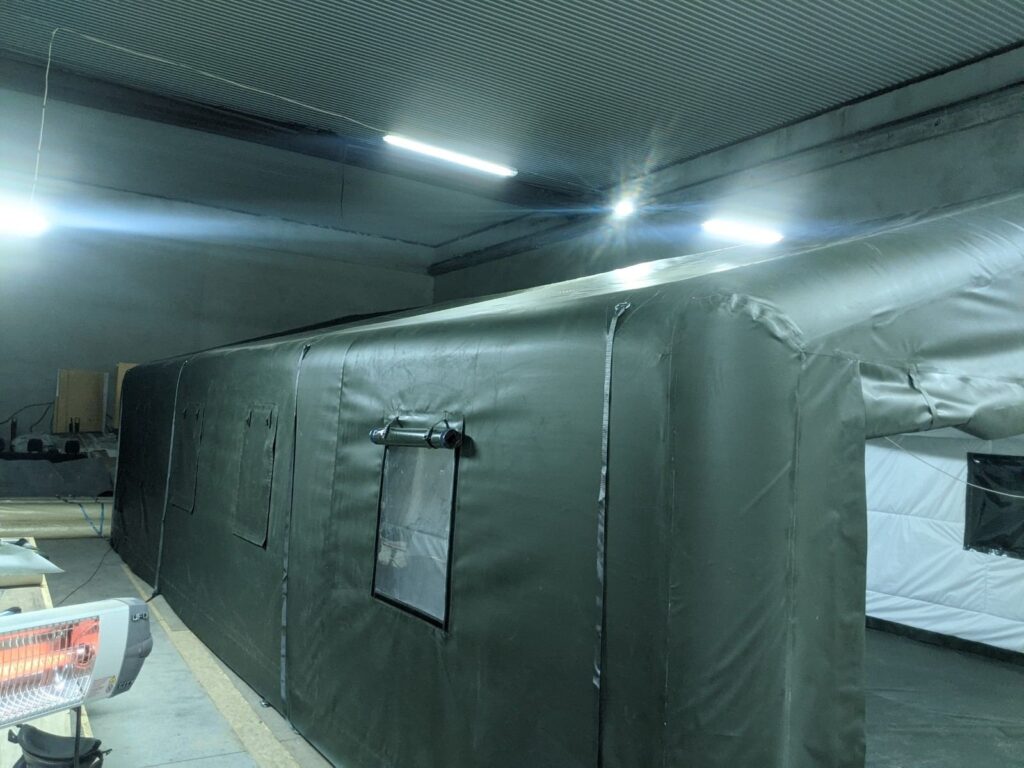

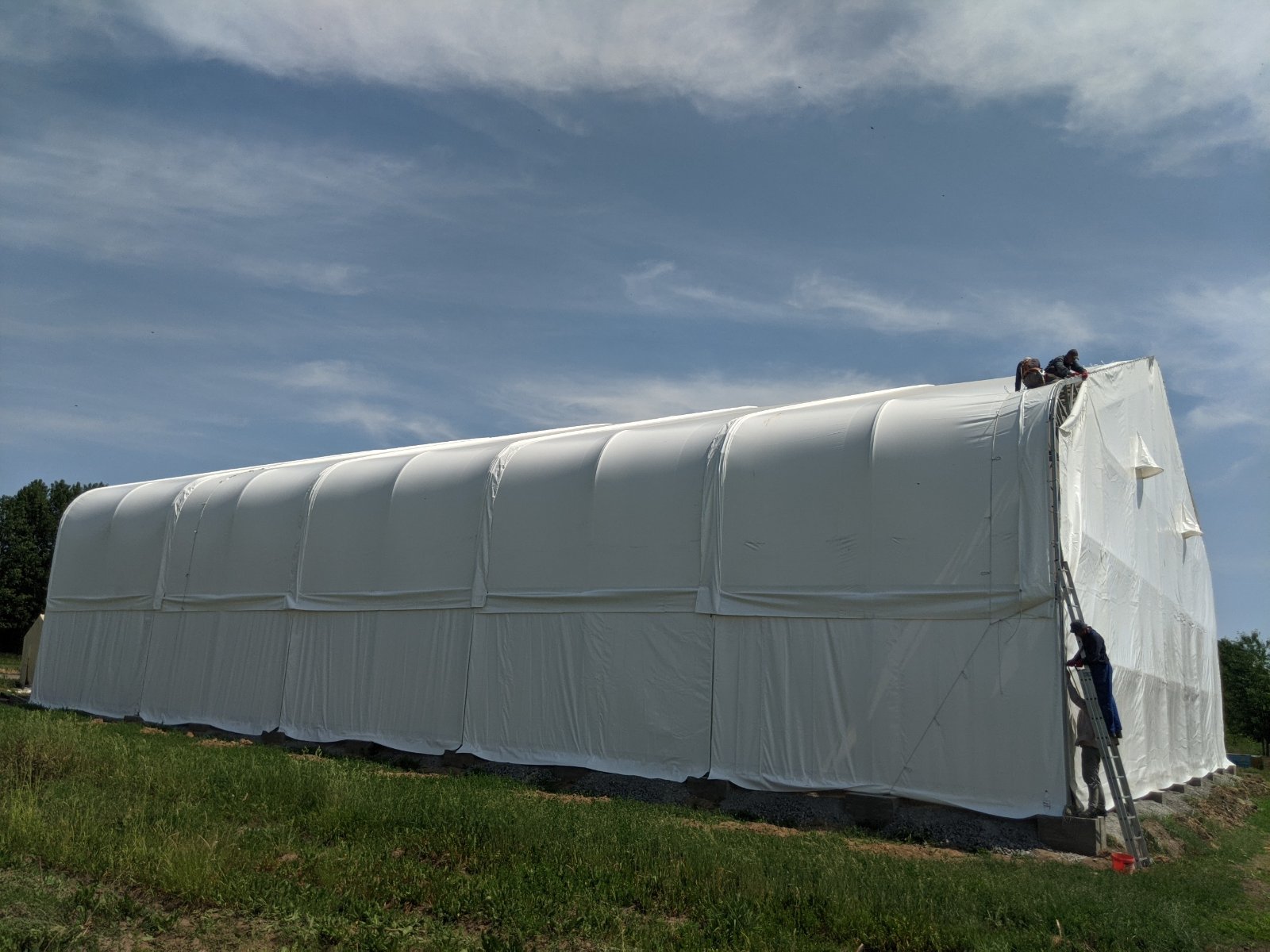

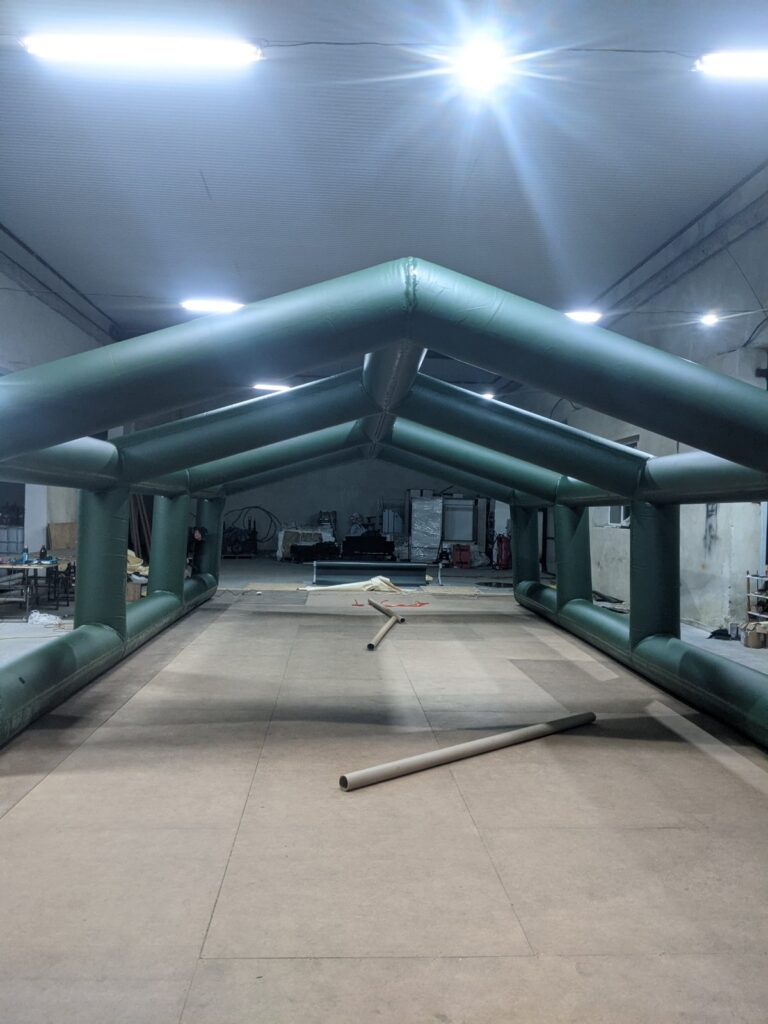

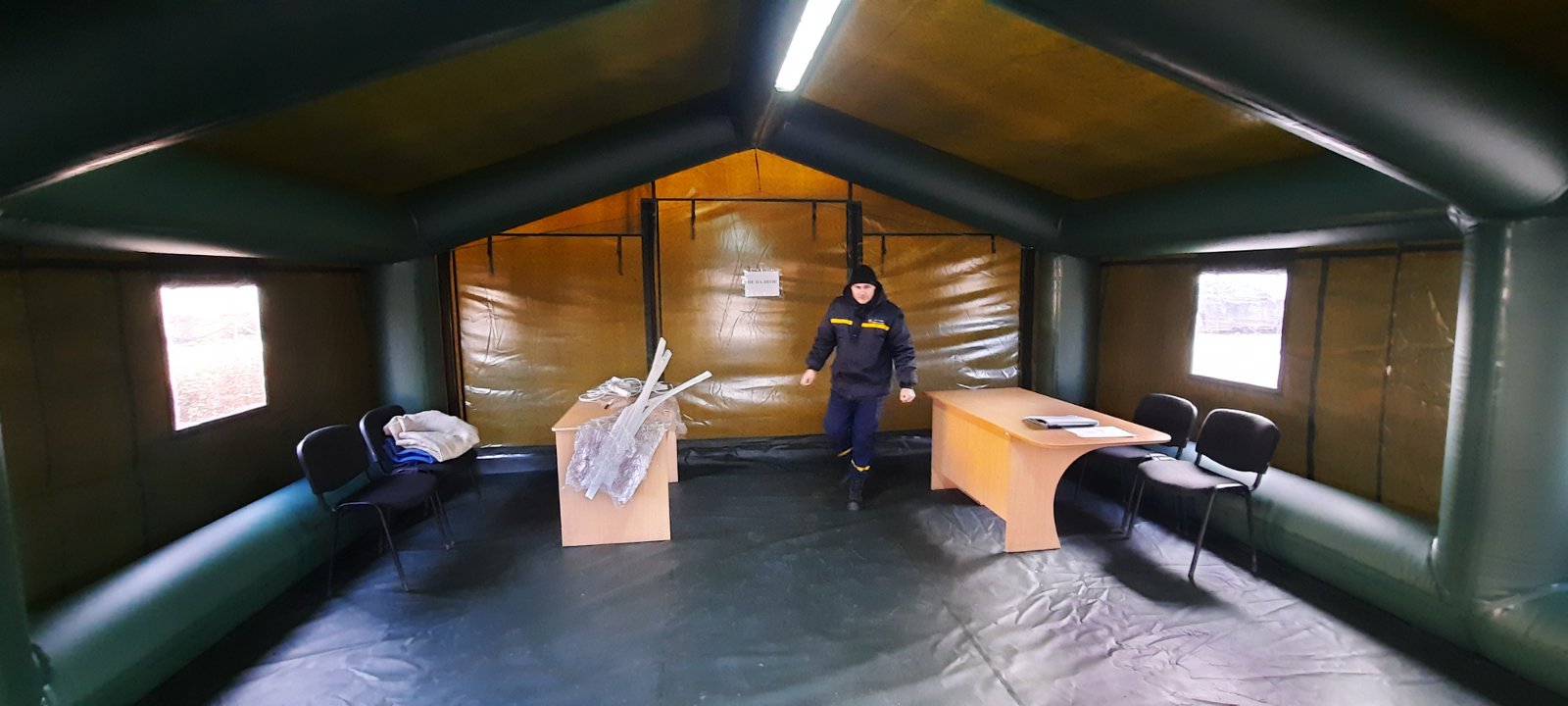

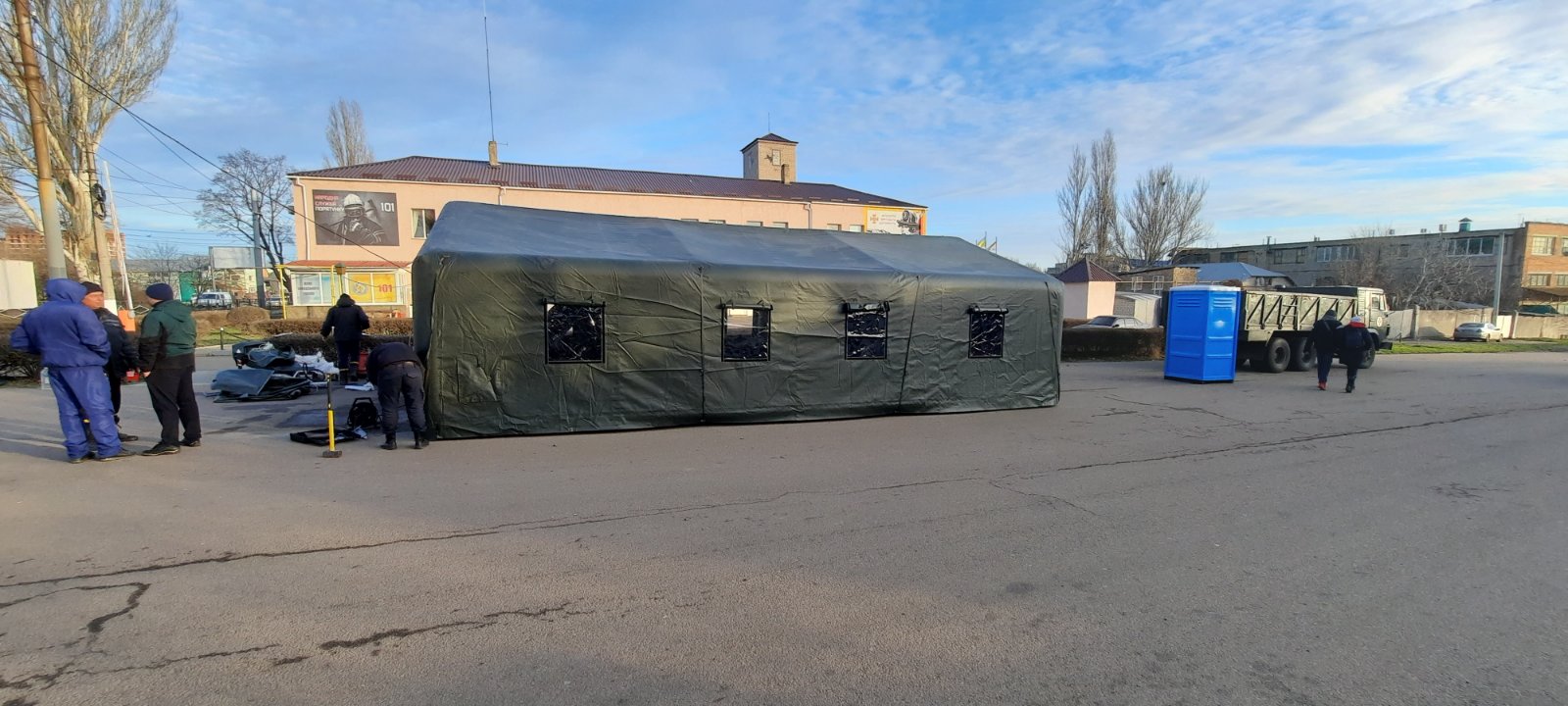

Палатка пневмокаркасная 60 м.кв ПН20-006.00.00.000 (далее — изделие) используется в качестве укрытия от атмосферных осадков, солнца и ветра.

Палатка универсального назначения.

Конструкция изделия спроектирована в соответствии с требованиями технического задания (снеговая нагрузка — 15 кг / м2., Ветровая нагрузка — 27 м / сек.)
Изделие представляет собой палатку прямоугольной формы, изготовленной:

• пневматический арочный каркас — из ПВХ ткани плотностью 800 г / м.кв
• внешний тент, тамбур и пол- из ПВХ ткани плотностью 650 г / м.кв

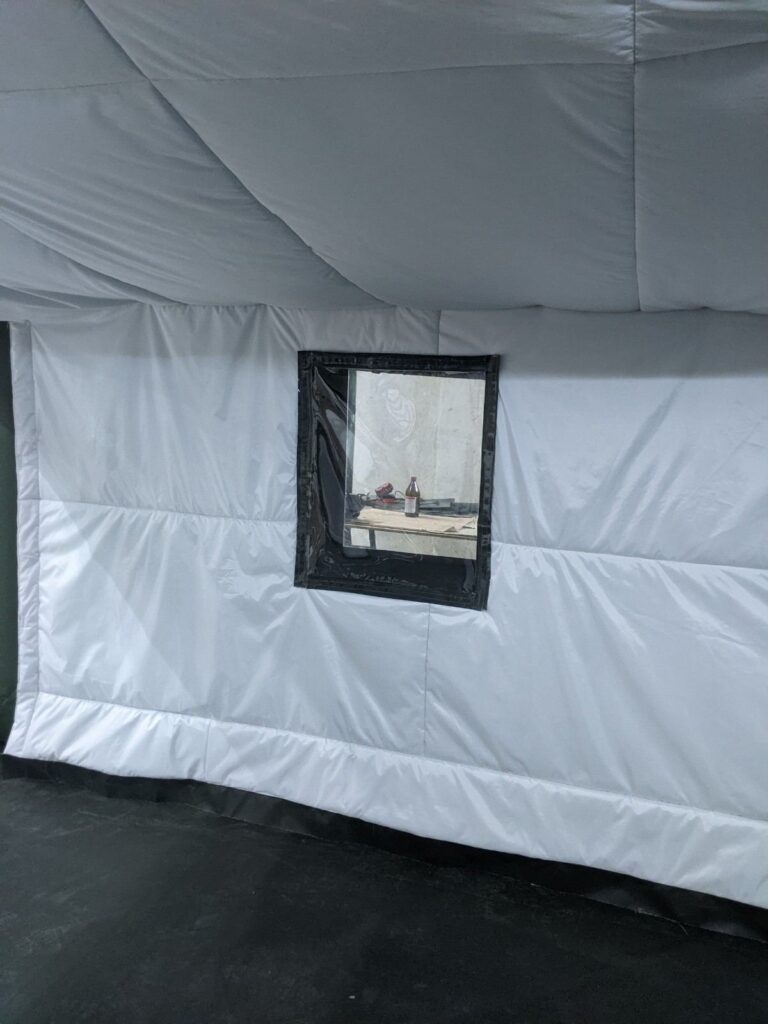

• внутреннее покрытие с утеплителем — синтепона толщиной 20 мм, обшитого с двух сторон полиэстеровой тканью.

Каркасно-тентовое (КТС), навес, сборно-разборное сооружение, прямоугольной формы с арочной крышей, площадь накрытия 180 кв.м.

Основные размеры:

• ширина 10 м.
• длина 18 м.
• высота стойки 3 м.
• шаг по стойкам 2 м.
• общая высота 5 м.

Комплектация:

• Каркас — конструкция из стального каркаса, с антикоррозийной обработкой (грунт и один слой двухкомпонентной эмали), 1 комплект.
• Оболочка (тент) — один слой ПВХ с плотностью 650г/м.кв. (цвет бежевый),1 комплект
• Ворота сдвижные Ш3,5 × В3,0; стальная рама обшитая ПВХ,1 комплект

Ангар сборно-разборный представляет собой изделие, в виде прямоугольного накрытия, состоящее из металлического каркаса, изготовленного из стальных профильных труб и натягивае- мой на каркас ткани пвх, весом 630 г/м.кв.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И МАТЕРИАЛЫ:

Габаритные размеры в собранном виде без пристроек (не более):

• длина — 16000 мм
• ширина — 8000 мм
• высота — 4620 мм

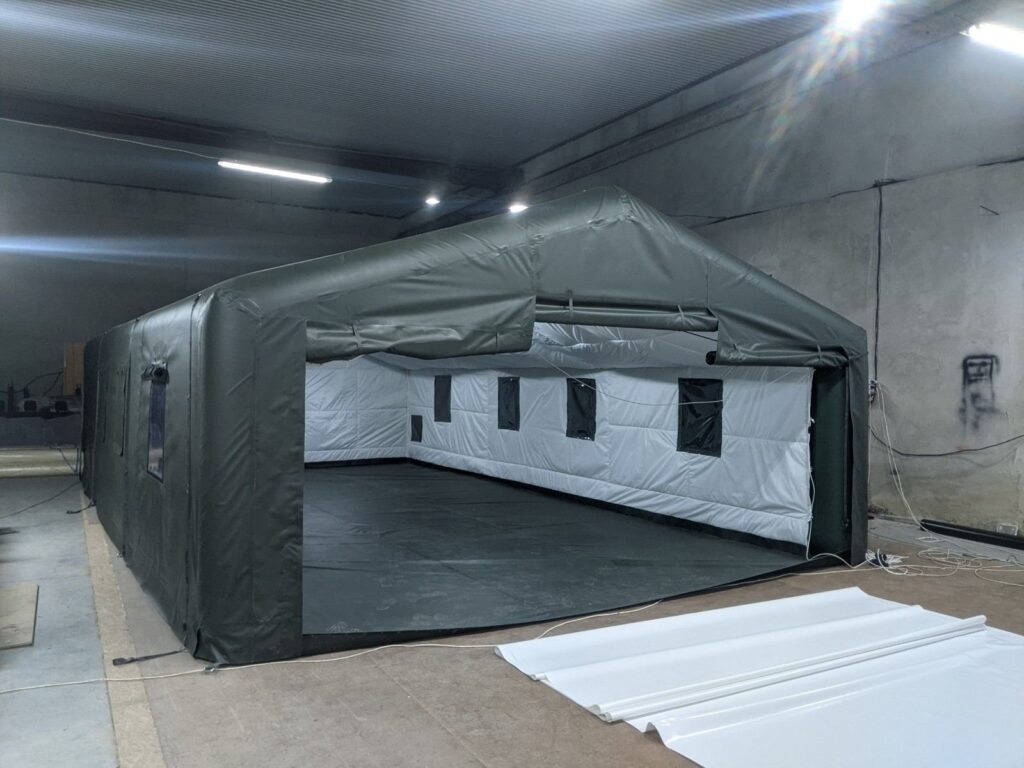

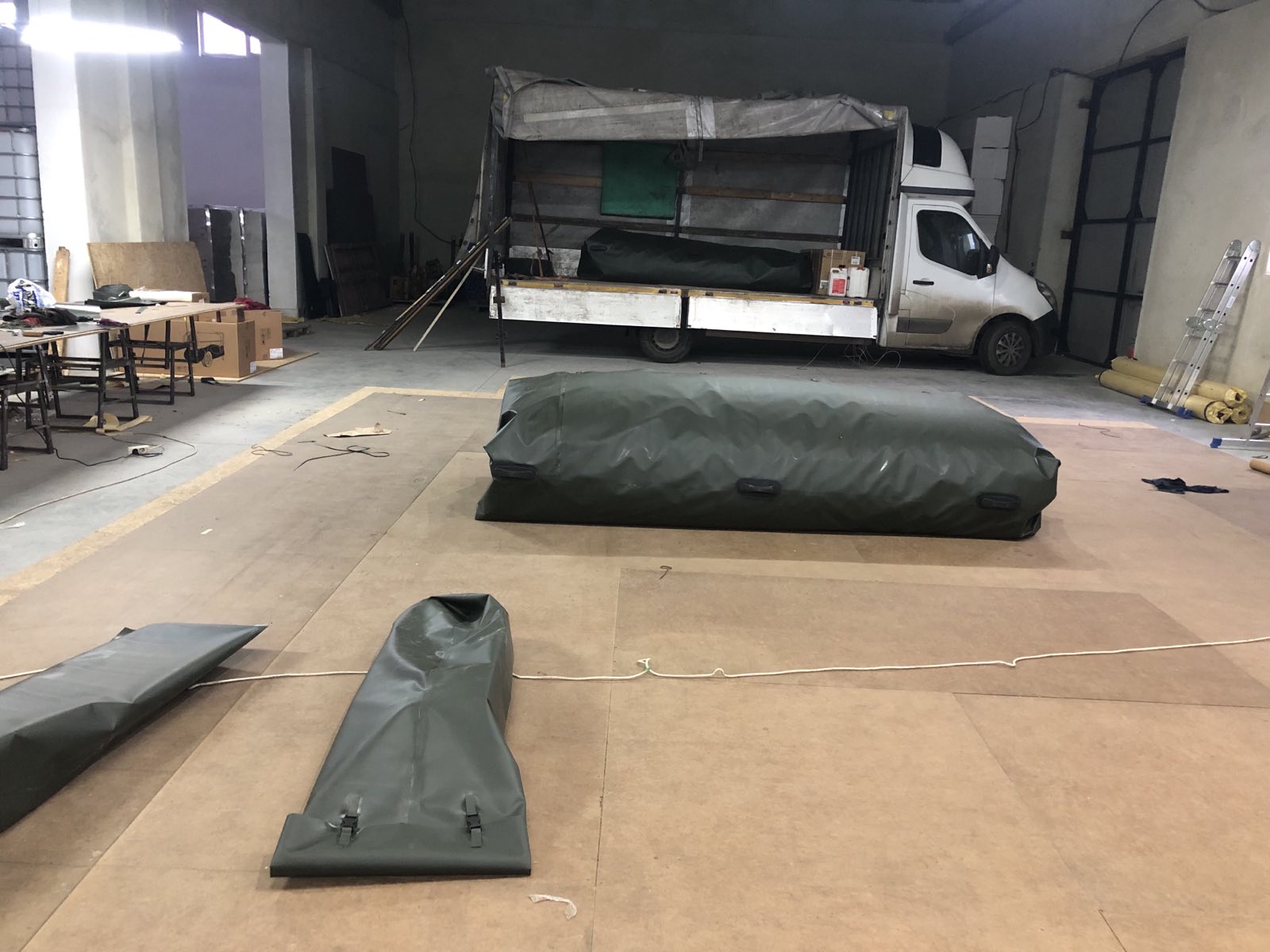

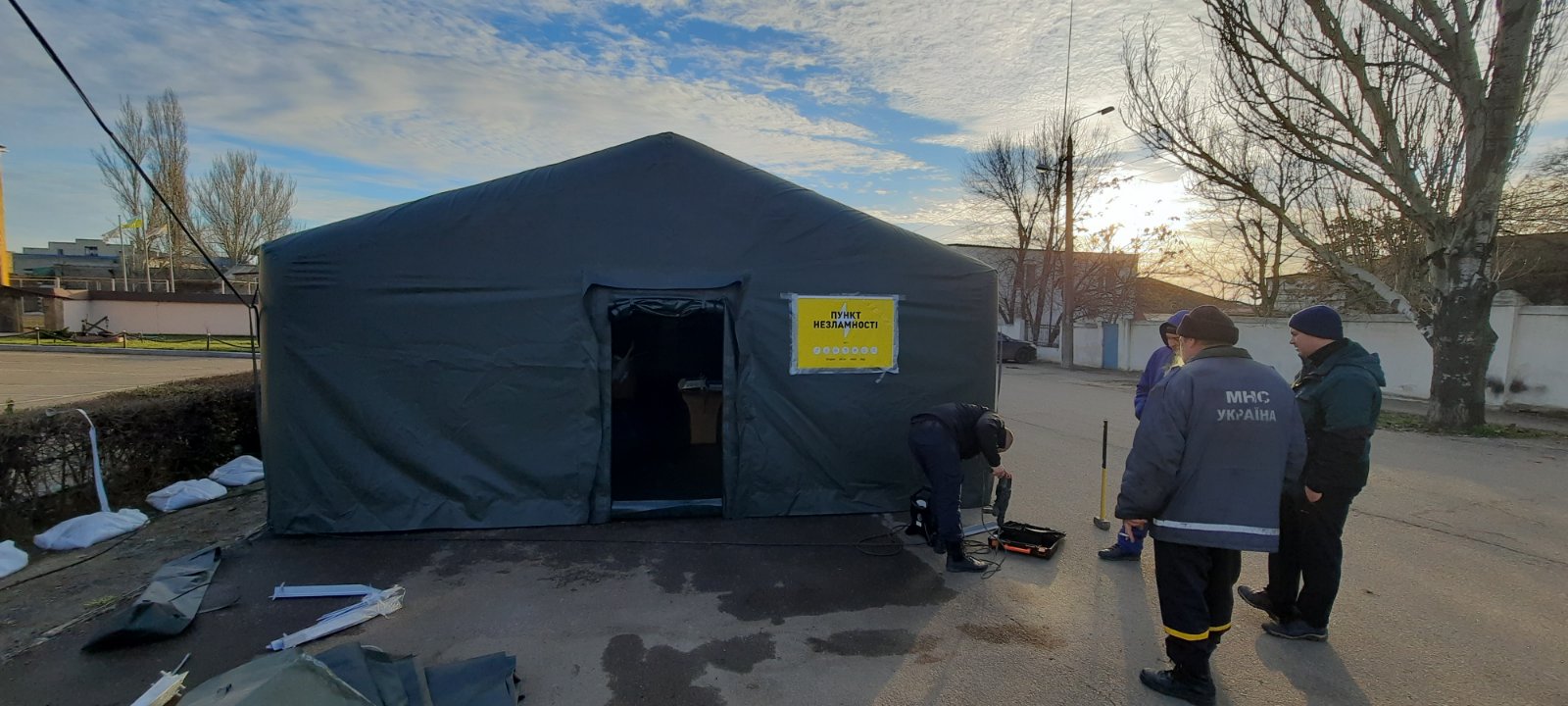

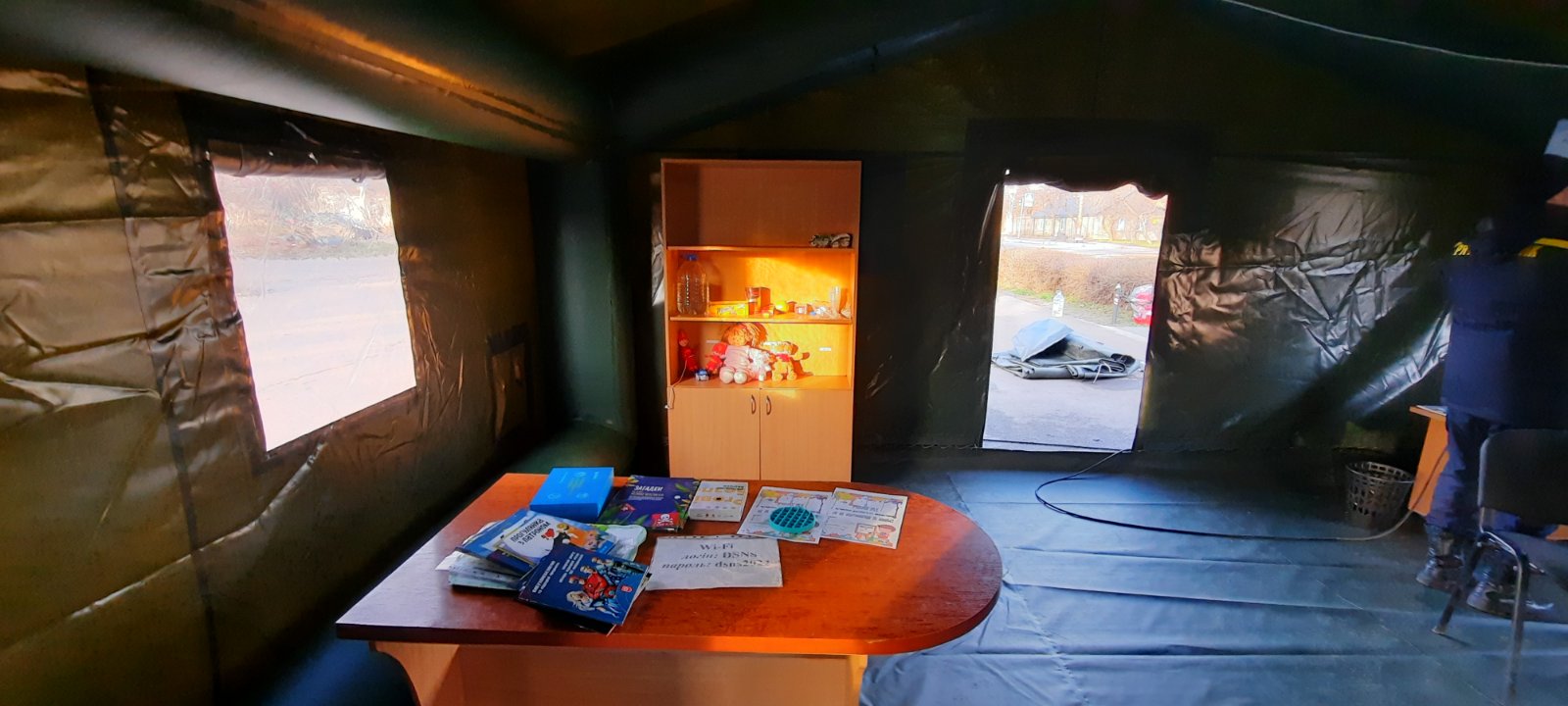

Палатка пневмокаркасная 36 м.кв ПН19-030.00.00.000 используется в качестве укрытия от атмосферных осадков, солнца и ветра;

• предназначена для организации походных душевых и зоны отдыха.

Конструкция изделия спроектирована в соответствии с требованиями технического задания (снеговая нагрузка — 15 кг / м2., ветровая нагрузка — 27 м / сек.)

Изделие представляет собой палатку прямоугольной формы, изготовленной из ПВХ ткани плотностью 620 г / м.кв (тент) 800 г / м.кв. (пневмокаркас).

Каркасно-тентовое (КТС), навес, сборно-разборное сооружение, прямоугольной формы с арочной крышей, площадь накрытия 180 кв.м.

Основные размеры:

• ширина 18 м.
• длина 10 м.
• высота стойки 3 м.
• шаг по стойкам 2 м.
• общая высота 5,785 м.

Описание: Воздухоопорная конструкция (ВОС) представляет собой гибкую оболочку из прочной армированной ткани, герметично закрепленную на фундаменте. Внутрь сооружения подается воздух, который создает избыточное давление и является опорой для сооружения.  Конструкция является безопасной и надежной в эксплуатации, выдерживает снеговые и ветровые нагрузки. Сооружение мобильно, переустанавливается.

Описание: Воздухоопорная конструкция (ВОС) представляет собой гибкую оболочку из прочной армированной ткани, герметично закрепленную на фундаменте. Внутрь сооружения подается воздух, который создает избыточное давление и является опорой для сооружения.  Конструкция является безопасной и надежной в эксплуатации, выдерживает снеговые и ветровые нагрузки. Сооружение мобильно, переустанавливается.

Размер: 23,0х42,0х8,0(h). Покрываемая площадь 966 м.кв.

Напорное оборудование постоянно потребляет около  ~ 3,0 кВт/час электроэнергии.

Размер: при внутренних размерах 20,0х40,0х8,0(h), габаритные размеры составят 25,0х53,0х10,5.

Установочная мощность напорного оборудования — 20 кВт

Суммарный расход  электроэнергии, напорного оборудования, около ~ 30 кВт в сутки.

Толщина стенки ~ 2,2 метра.

Полезная площадь 800 м.кв., покрываемая площадь  1 325 м.кв.

Объект — BOIKO PROFESSIONAL HIGH SCHOOL
Адрес – Харьков, улица Кольцевая, 2-а, Siryaky, Kharkivs’ka oblast, 62366
Работы – изготовление и монтаж утепленного вентилируемого фасада с выполнением обрамлений окон, дверей, углов внутренних и внешних 3D спецпланками.
Площадь выполненных работ – 1050 м2
Срок выполнения работ – 72 рабочих дней

Сооружение представляет собой собранное из лёгких стальных тонкостенных конструкций (ЛСТК) одноэтажное здание с размерами:

в осях 18.0 х 150.0 м, с высотой помещения производственной части от 3.4 м до 4.9 м (отм. низа балок перекрытия) в свету и с высотой общественно-бытовых помещений 3,0 м (отм. низа балок перекрытия).

Конструкции и материалы выбраны с учетом действующих норм и правил, республики Гана.

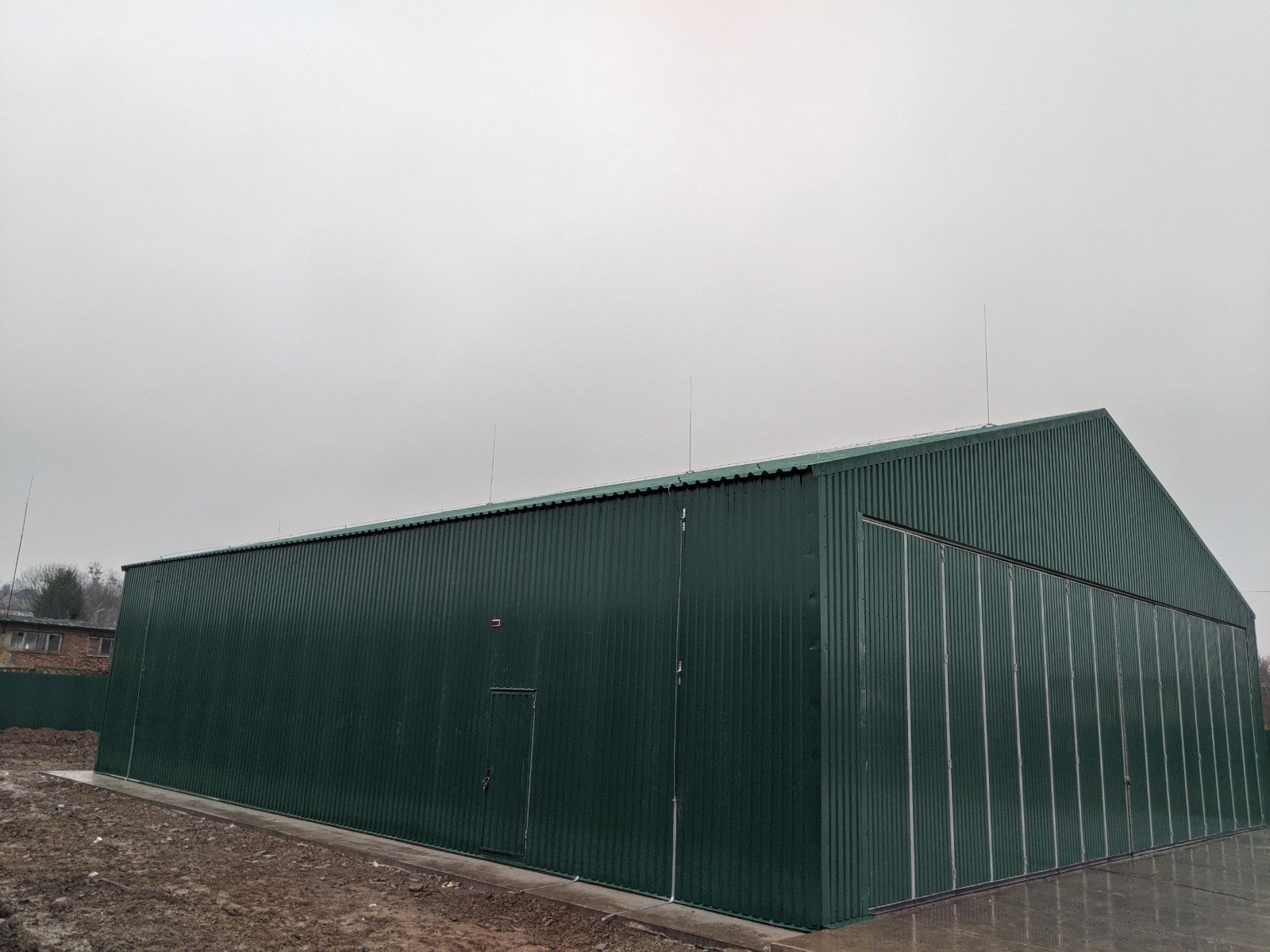

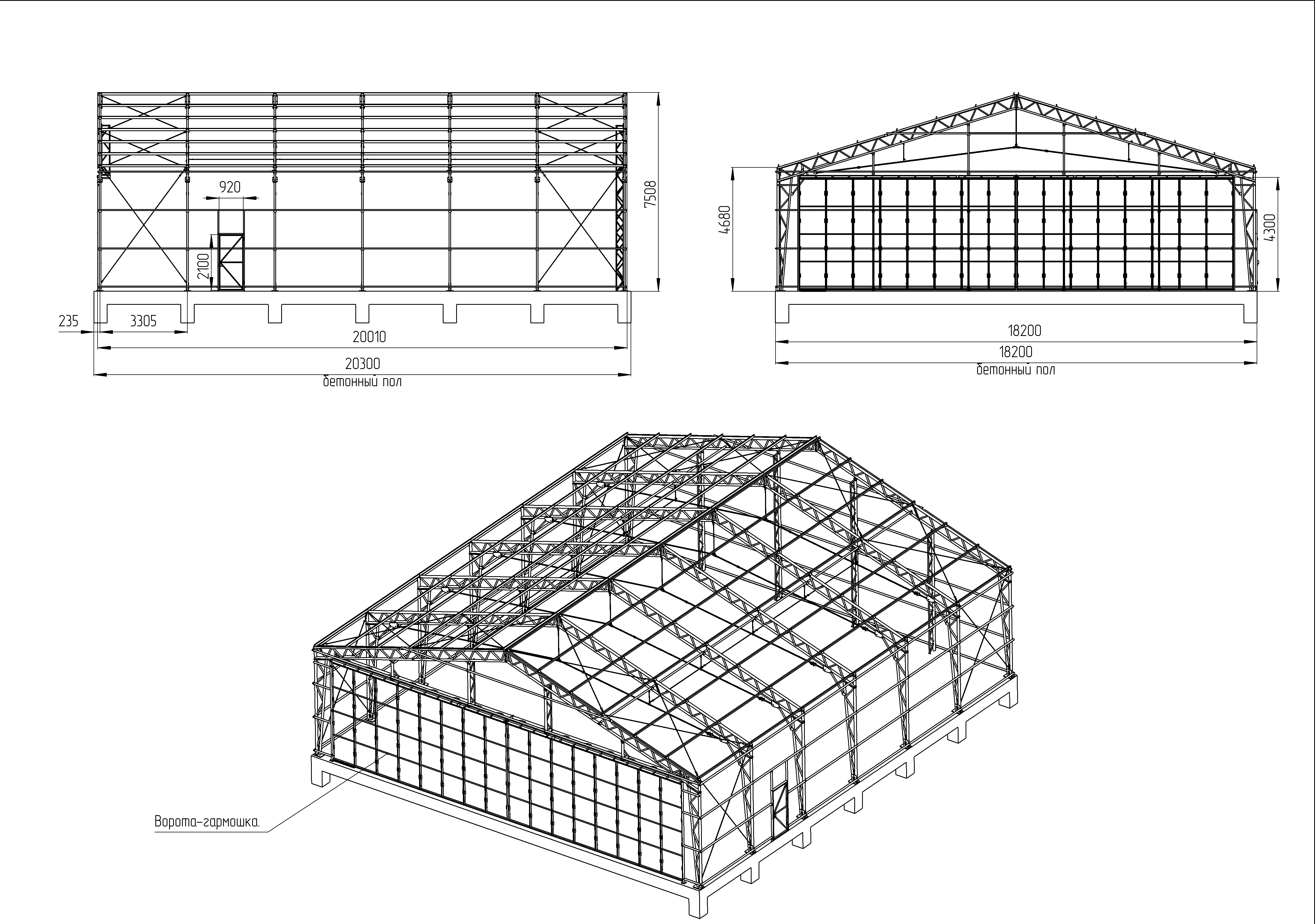

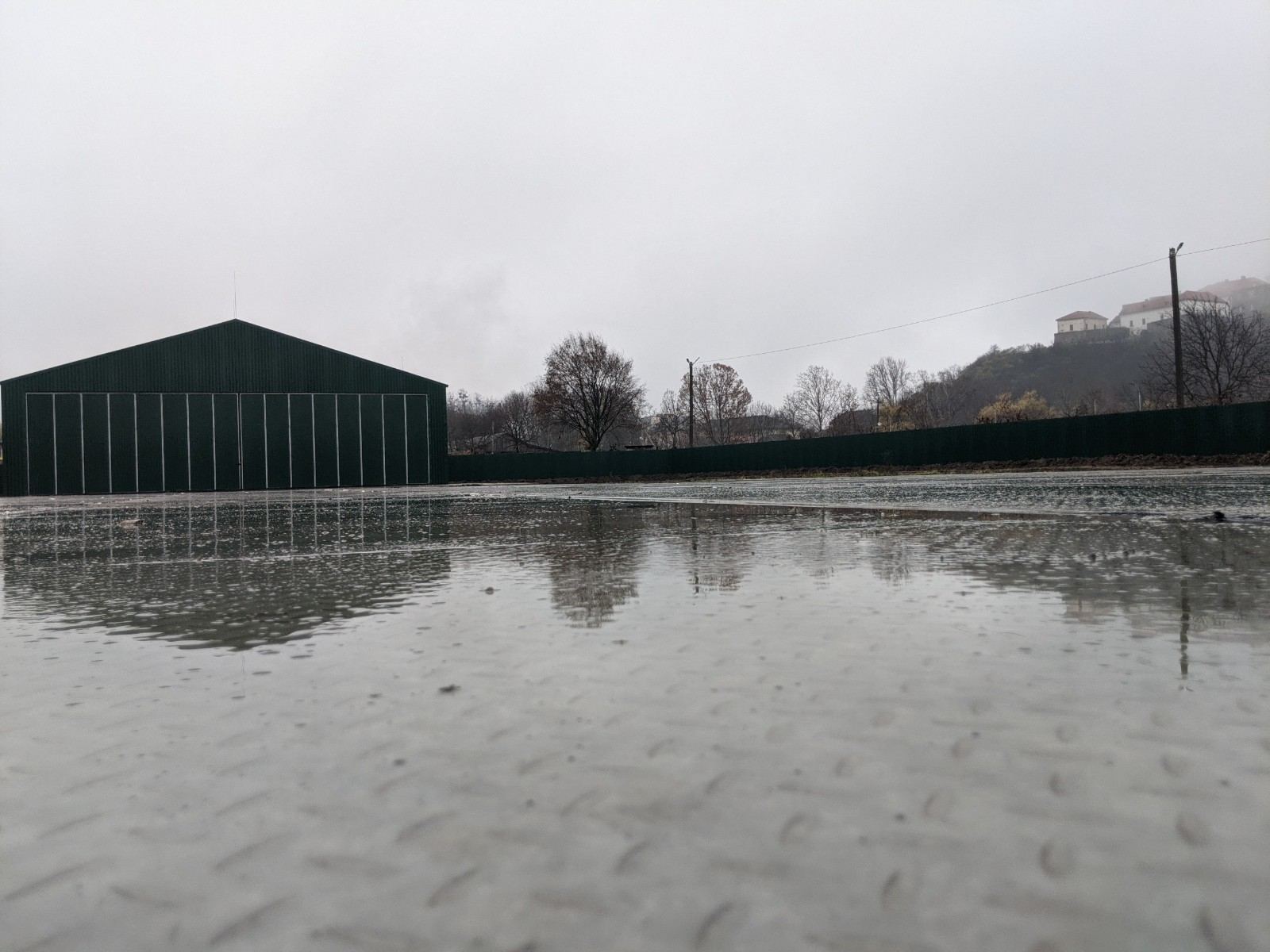

Общие требования к ангару:

Ангар предназначен для хранения самолетов типа Da-40, Da-42 и вертолетов типа H125 специального назначения.

Габаритные размеры ангара:

— ширина – 18 м;

— длина – 20 м;

— высота – 9-10 м;

— высота рабочей (полезной) зоны – не менее 4,50 м

Ангар оснащен шторо-образными воротами изготовленными из материала ПХВ в виде двух раздвижных штор и входной двери для обслуживающего персонала. Ворота имеют систему ручного открытия.

Габаритные размеры ворот:

— ширина – не менее 16 м;

— высота – не менее 4 м.

Габаритные размеры дверей:

— ширина – 90 см;

— высота – 200 см.

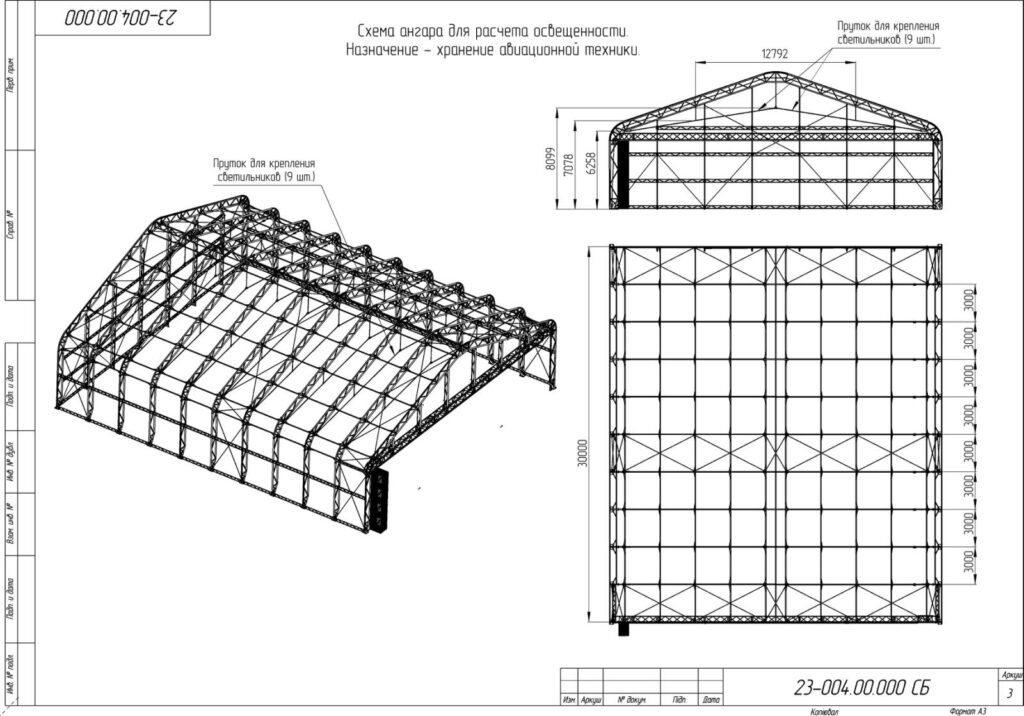

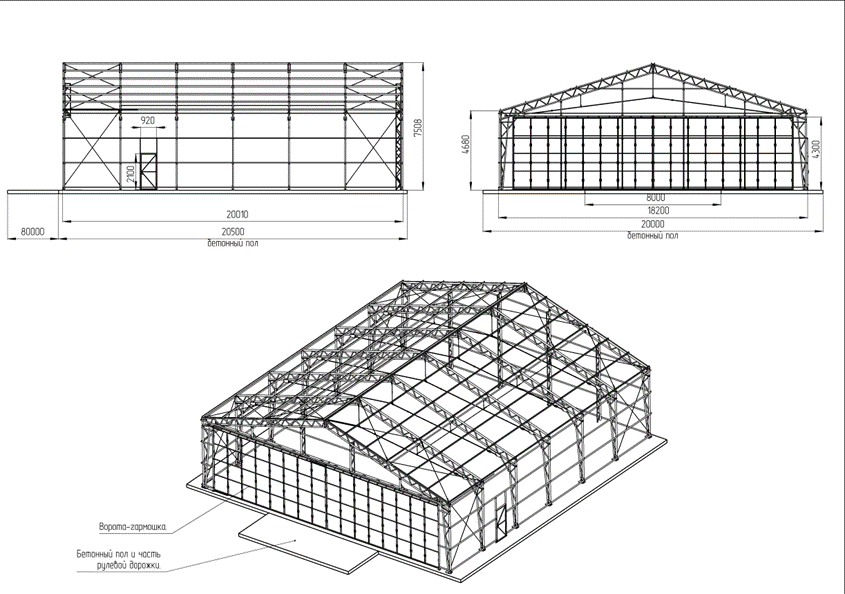

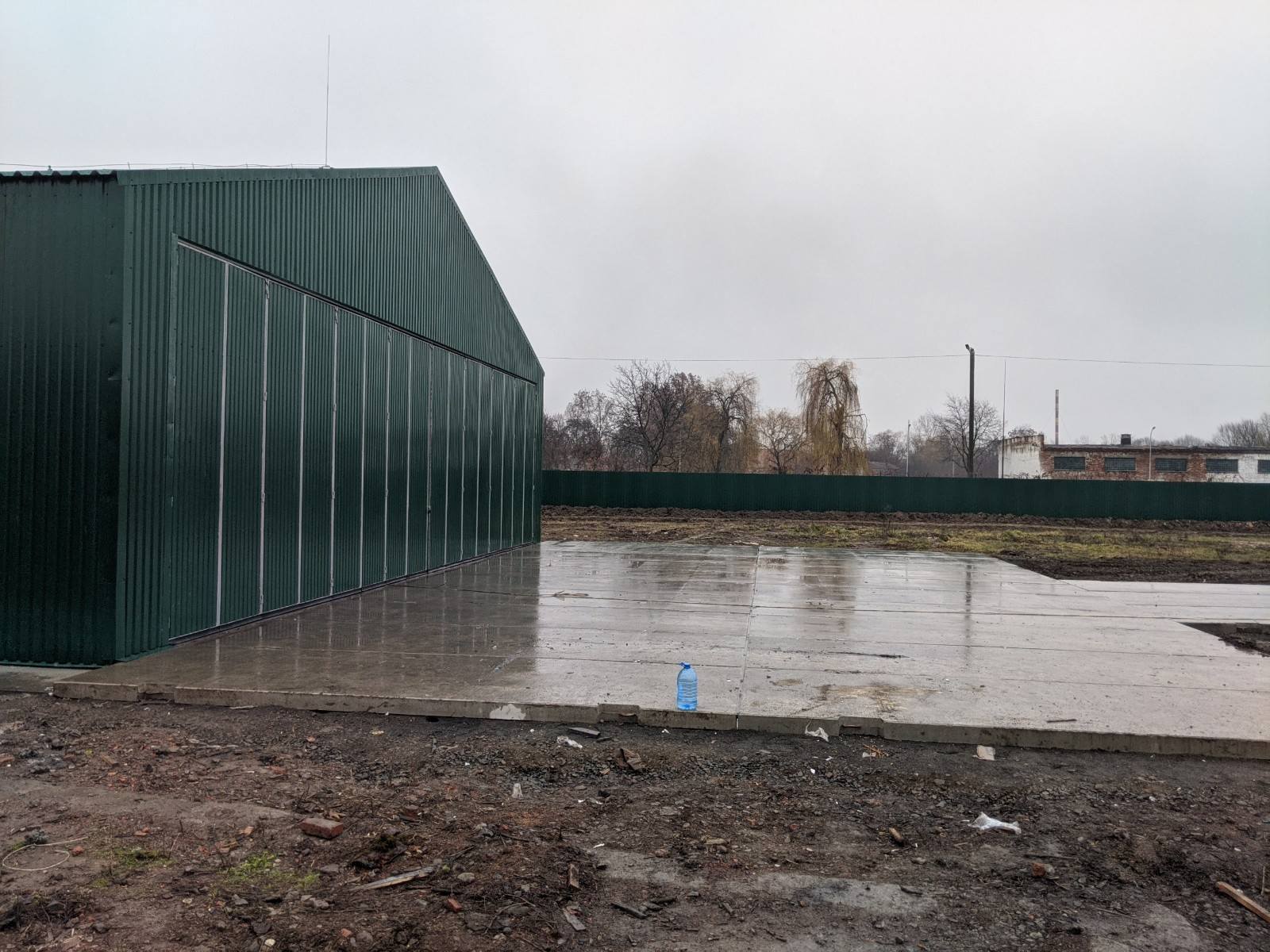

Общие требования к ангару:

Ангар специального назначения для хранения авиационной техники (далее – Ангар) представляет собой сборно-разборную каркасную конструкцию, обеспечивающую безопасное хранение и техническое обслуживание авиационной техники, ее защиту от атмосферных осадков, солнечных лучей и т.д.

Габаритные размеры ангара:

— длина – 19,0 – 20,0 м;

— ширина – 17,0 – 18,0 м;

— высота вниз несущих конструкций не менее 4,5 м.

Ангар оборудован:

электропитанием (220 В и 380 В), освещением, заземлением, вентиляцией, противопожарной и молниезащитой.

Общая информация

1. Воздухоопорное сооружение (далее — ВОС), является надувной конструкцией, несущим и стабилизирующим элементом которого является воздух, с небольшим избыточным давлением.
2. ВОС спроектирован и рассчитан согласно рекомендациям «Инструкции по проектированию, монтажу и эксплуатации воздухоопорных пневматических сооружений» (СН 497-77).
3. ВОС относится к серии быстровозводимых сооружений из армированного эластомера (пластомера) и других прочных и сверхпрочных материалов, предназначенных для организации временных складов, укрытий (автостоянки, мастерские, строительно-монтажные работы и т.п.), цехов, спортивных сооружений, точек общественного питания, торговли и отдыха, выставочных павильонов. В данном конкретном случае, ВОС предназначен для накрытия поля, для мини-футбола.
4. Для обеспечения аварийного режима работы ПОС рекомендуется установка аварийной подачи воздуха от автономной электростанции.
5. Наполнение и спуск оболочки производить в тихую погоду (ветер до 3 м/с).
